Насос К 100-65-200а с 18,5 кВт

Насос К 100-65-200а с 18,5 кВт — подача 90 м³/ч, напор 40 м; перекачиваемая среда — вода.

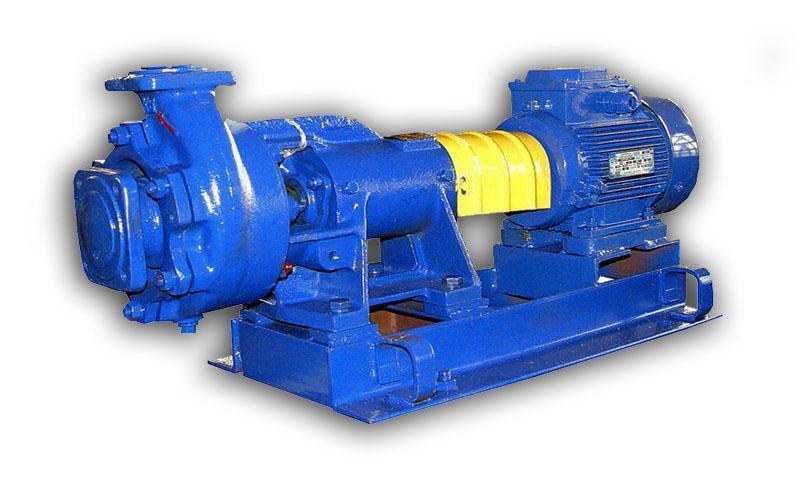

Агрегат К 100-65-200а с 18,5 кВт построен на одноступенчатом консольном насосе серии К; насос и двигатель 18,5 кВт стоят на общей раме. Насос рассчитан на пресную питьевую и техническую воду и на невзрывоопасные жидкости, которые по плотности, вязкости (до 36 сСт) и химической активности сходны с водой (pH от 6 до 9). Насосы этого типа работают на станциях водоснабжения, в системах осушения и орошения, а также в топливораздаточных системах АЗС.

Марка читается так: вход 100 мм, выход 65 мм, рабочее колесо 200 мм. Буква «а» означает обточку рабочего колеса. В группе К 100-65 и К 100-80 встречаются колёса 160, 200, 250 и 315 мм.

Насос К 100-65-200а с 18,5 кВт в других единицах

Пересчёт Насос К 100-65-200а с 18,5 кВт: подача 90 м³/ч = 25 л/с = 1500 л/мин = 2160 м³/сут; напор 40 м = 3,92 бар = 0,392 МПа = 392 кПа.

К 100-65-200а с 18,5 кВт: подача и напор типоразмера К 100-65-200а взяты из каталожной таблицы изготовителя: 90 м³/ч и 40 м (вход 100 мм, выход 65 мм, диаметр рабочего колеса 200 мм, обточенное колесо).

Расчёт для Насос К 100-65-200а с 18,5 кВт

Насос К 100-65-200а с 18,5 кВт: полезная гидравлическая мощность при воде 1000 кг/м³ — Q·H/367 = 90·40/367 ≈ 9,81 кВт без учёта КПД. По данным карточки двигатель 18,5 кВт: это 1,89 от гидравлической мощности, то есть общий КПД агрегата не выше 53 %.

К 100-65-200а с 18,5 кВт: потребляемая мощность при КПД 40, 50, 60, 70 % — 24,5 кВт, 19,6 кВт, 16,3 кВт, 14 кВт. Удельно: 109 кВт·ч полезной работы на 1000 м³ воды и 0,11 кВт·ч на подъём 1 м³ на 40 м.

К 100-65-200а с 18,5 кВт, подача 90 м³/ч: скорость потока в трубе Ду 150 — 1,41 м/с, Ду 200 — 0,796 м/с, Ду 250 — 0,509 м/с, Ду 300 — 0,354 м/с (расход делят на площадь сечения).

К 100-65-200а с 18,5 кВт: за 8 часов — 720 м³, за сутки — 2160 м³, за 30 суток — 64800 м³, за год непрерывной работы — 788400 м³. На заполнение 1 м³ уходит 1 минуту, на 15 м³ — 0,17 ч, на 60 м³ — 0,7 ч.

Насос К 100-65-200а с 18,5 кВт, напор 40 м делится между подъёмом и потерями трассы: подъём на 12 м — на потери 28 м; подъём на 18 м — на потери 22 м; подъём на 24 м — на потери 16 м; подъём на 30 м — на потери 10 м; подъём на 36 м — на потери 4 м.

К 100-65-200а с 18,5 кВт: столб воды давит на выходе так: 12 м — 1,18 бар, 18 м — 1,77 бар, 24 м — 2,35 бар, 30 м — 2,94 бар, 36 м — 3,53 бар; полный напор 40 м = 3,92 бар.

Где Насос К 100-65-200а с 18,5 кВт в разделе «Насосы К 100-65 и К 100-80»

Насос К 100-65-200а с 18,5 кВт: в разделе Насосы К 100-65 и К 100-80 9 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 1-я из 9, по возрастанию напора — 4-я из 9; диапазон раздела по подаче — от 90 м³/ч до 100 м³/ч, модель на отметке 0 %.

К 100-65-200а с 18,5 кВт: рядом по подаче в разделе — Насос К 100-65-200а б/д, б/р — 90 м³/ч.

Подбор: когда подходит Насос К 100-65-200а с 18,5 кВт

К 100-65-200а с 18,5 кВт: если расчётный расход не выше 90 м³/ч, подходит эта модель; при значениях выше берут Насос К 100-65-250 с 45 кВт (100 м³/ч).

Насос К 100-65-200а с 18,5 кВт: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 90 м³/ч и 40 м.

Вопросы и ответы: Насос К 100-65-200а с 18,5 кВт

Какой напор у модели К 100-65-200а с 18,5 кВт?

К 100-65-200а с 18,5 кВт: 40 м, или 3,92 бар (392 кПа). Значение из таблицы характеристик.

Какая подача у модели К 100-65-200а с 18,5 кВт?

К 100-65-200а с 18,5 кВт: 90 м³/ч, то есть 25 л/с, 1500 л/мин, за сутки при непрерывной работе — 2160 м³.

Чем К 100-65-200а с 18,5 кВт отличается от модели К 100-65-200а б/д, б/р?

К 100-65-200а с 18,5 кВт: из таблиц — значение 90 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Заявка на Насос К 100-65-200а с 18,5 кВт: обозначение, количество, город.
