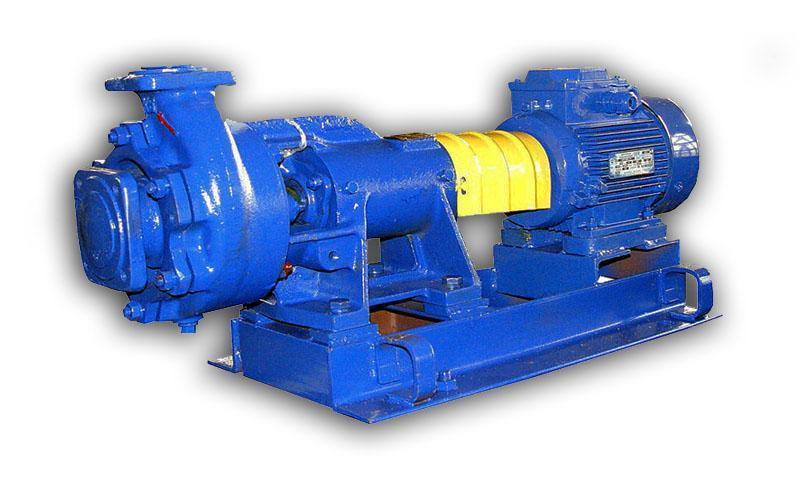

Насос К 100-65-250 с 45 кВт

Насос К 100-65-250 с 45 кВт — подача 100 м³/ч, напор 80 м; перекачиваемая среда — вода.

В названии К 100-65-250 с 45 кВт «с 45 кВт» означает, что насос поставляется агрегатом — вместе с электродвигателем этой мощности. Рабочая среда — питьевая и техническая вода и близкие к ней по плотности, вязкости (до 36 сСт) и химической активности невзрывоопасные жидкости с pH 6–9.

Цифры марки — диаметры в миллиметрах: 100 — входной патрубок, 65 — выходной, 250 — рабочее колесо. Привод от электродвигателя передаётся через упругую муфту, оба узла стоят на общей раме. В группе К 100-65 и К 100-80 встречаются колёса 160, 200, 250 и 315 мм.

Линейка «Насосы К 100-65 и К 100-80»: сравнение с моделью «Насос К 100-65-250 с 45 кВт»

Выбранные строки: 6 строк, подача 90, 100 м³/ч, напор 26–125 м, двигатели 11–75 кВт. Равную подачу при разном напоре даёт разный диаметр рабочего колеса. Жирным выделена строка Насос К 100-65-250.

Как выбрать модель серии по напору и подаче

Насос К 100-65-250 с 45 кВт: по напору 5-я из 6 моделей ряда (64 % от максимального напора 125 м), по подаче 100 % от максимальной 100 м³/ч. Порядок выбора: подача по таблице, затем напор.

При подаче около 100 м³/ч рядом по таблице 4 типоразмера, различающихся напором. Для Насос К 100-65-250 и соседних по напору: Насос К 100-65-200 (расчётный напор до 65 м, табличный 50 м); Насос К 100-65-250 (расчётный напор от 65 до 102 м, табличный 80 м); Насос К 100-65-315 (расчётный напор свыше 102 м, табличный 125 м). Границы — середины между соседними табличными значениями, это ориентир, а не требование паспорта.

Сравнение Насос К 100-65-250 с 45 кВт с ближайшими моделями

• Насос К 100-65-200: подача 100 против 100 м³/ч (+0 %), напор 50 против 80 м (-38 %), полезная мощность 13,6 против 21,8 кВт, двигатель 30 против 45 кВт
• Насос К 100-65-315: подача 100 против 100 м³/ч (+0 %), напор 125 против 80 м (+56 %), полезная мощность 34,1 против 21,8 кВт, двигатель 75 против 45 кВт
• Насос К 100-65-200а: подача 90 против 100 м³/ч (-10 %), напор 40 против 80 м (-50 %), полезная мощность 9,81 против 21,8 кВт, двигатель 18,5 против 45 кВт

Что известно о Насос К 100-65-250 с 45 кВт

Насос К 100-65-250 с 45 кВт: подача 100 м³/ч (27,8 л/с, 1667 л/мин), напор 80 м вод. ст. (7,85 бар, 785 кПа). Мощность двигателя по названию — 45 кВт. Полезная гидравлическая мощность по воде Q·H/367 = 100·80/367 ≈ 21,8 кВт; при двигателе 45 кВт запас по мощности двигателя относительно полезной мощности (без учёта КПД) составляет 106 %.

Расшифровка обозначения Насос К 100-65-250: 100 — диаметр входного патрубка, мм; 65 — диаметр выходного патрубка, мм; 250 — диаметр рабочего колеса, мм. Буква после третьего числа, если она есть, указывает на исполнение, например обточенное колесо; точное значение уточняется по документации.

Подключение и эксплуатация Насос К 100-65-250 с 45 кВт

Скорость потока при 100 м³/ч: Ду 125 — 2,26 м/с, Ду 150 — 1,57 м/с, Ду 200 — 0,88 м/с, Ду 250 — 0,57 м/с. На всасывании скорость держат ниже, чем на нагнетании.

Напор 80 м — это 7,85 бар (8 кгс/см²) на нагнетании при закрытой задвижке. На 1000 м³ воды полезная работа при подъёме на 80 м требует 218 кВт·ч, с учётом КПД 50, 60, 70 % — 436, 363, 311 кВт·ч. Двигатель 45 кВт за 4000 ч работы в год потребляет не более 180000 кВт·ч, за 8760 ч — 394200 кВт·ч.

Заказ Насос К 100-65-250 с 45 кВт

Для расчёта и заказа Насос К 100-65-250 с 45 кВт назовите обозначение, количество и город получателя.

Вопросы по Насос К 100-65-250 с 45 кВт

Чем Насос К 100-65-250 отличается от ближайшей модели ряда?

От Насос К 100-65-200 — подачей 100 против 100 м³/ч и напором 80 против 50 м. Все числа взяты из таблицы выше.

Сколько энергии нужно Насос К 100-65-250 на 1000 м³ воды?

Полезная работа при напоре 80 м — 218 кВт·ч на 1000 м³; при КПД 60 % — около 363 кВт·ч, то есть 0,363 кВт·ч на 1 м³.

Какой напор у Насос К 100-65-250 в других единицах?

80 м вод. ст. — это 7,85 бар, 0,785 МПа или 113,8 psi.

Какой двигатель указан для Насос К 100-65-250?

В названии указан двигатель 45 кВт. Насос и двигатель монтируются на общей раме; комплектность уточняется по заявке.

Тип: Консольные насосы
Производитель: Отечественные
Страна: Россия
