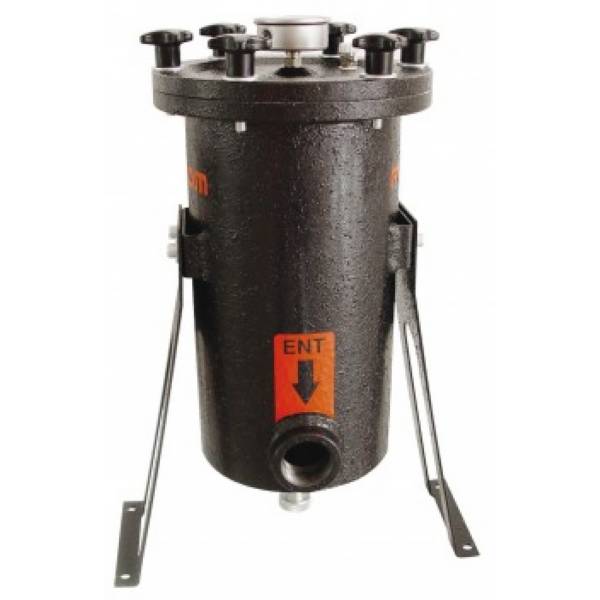

Сепаратор FG10М

Сепаратор FG10М — подача 210 л/мин, напор 9 м вод. ст.; перекачиваемая среда — вода.

Сепаратор FG-10M предназначен для фильтрации светлых нефтепродуктов и отделения попавшей в топливо воды.

Годен для авиационного топлива: AVGAS, JETA.

Сепаратор FG10М в других единицах

Сепаратор FG10М: подача 210 л/мин = 3,5 л/с = 302,4 м³/сут; напор 9 м вод. ст. = 0,883 бар = 0,0883 МПа = 88 кПа.

Расчёт для Сепаратор FG10М

Сепаратор FG10М: полезная гидравлическая мощность при воде 1000 кг/м³ — Q·H/367 = 12,6·9/367 ≈ 0,309 кВт без учёта КПД.

Сепаратор FG10М: при КПД насоса 40, 50, 60, 70 % на валу потребуется 0,772 кВт, 0,618 кВт, 0,515 кВт, 0,441 кВт. Удельно: 25 кВт·ч полезной работы на 1000 м³ воды и 0,02 кВт·ч на подъём 1 м³ на 9 м.

Сепаратор FG10М, подача 12,6 м³/ч: скорость потока в трубе Ду 40 — 2,79 м/с, Ду 50 — 1,78 м/с, Ду 65 — 1,05 м/с, Ду 80 — 0,696 м/с (расход делят на площадь сечения).

Сепаратор FG10М: объём при непрерывной работе — 302 м³ в сутки, 9072 м³ в месяц, 110376 м³ в год; смена из 8 часов — 101 м³. На заполнение 1 м³ уходит 5 минут, на 15 м³ — 1,19 ч, на 60 м³ — 4,8 ч.

Сепаратор FG10М, напор 9 м делится между подъёмом и потерями трассы: подъём на 3 м — на потери 6 м; подъём на 4 м — на потери 5 м; подъём на 5 м — на потери 4 м; подъём на 7 м — на потери 2 м; подъём на 8 м — на потери 1 м.

Сепаратор FG10М: столб воды давит на выходе так: 3 м — 0,294 бар, 4 м — 0,392 бар, 5 м — 0,49 бар, 7 м — 0,686 бар, 8 м — 0,785 бар; полный напор 9 м = 0,883 бар.

Где Сепаратор FG10М в разделе «Сепараторы»

Сепаратор FG10М: в разделе Сепараторы 3 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 2-я из 3, по возрастанию напора — 2-я из 3; диапазон раздела по подаче — от 9 до 15 м³/ч, модель на отметке 60 %.

Сепаратор FG10М: ближайшие по подаче — Фильтр комплекс на шасси 66120 — 150 л/мин; Сепаратор 2-х ступенчатый пассивный (арт. 66060) — 250 л/мин.

Подбор: когда подходит Сепаратор FG10М

Сепаратор FG10М: если расчётный расход не выше 12,6 м³/ч, подходит эта модель; при значениях выше берут Сепаратор 2-х ступенчатый пассивный (арт. 66060) (250 л/мин).

Сепаратор FG10М: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 210 л/мин и 9 м вод. ст..

Вопросы и ответы: Сепаратор FG10М

Какой напор у модели Сепаратор FG10М?

Сепаратор FG10М: 9 м вод. ст., или 0,883 бар (88 кПа). Значение из таблицы характеристик.

Какая подача у модели Сепаратор FG10М?

Сепаратор FG10М: 210 л/мин, то есть 3,5 л/с, 210 л/мин, за сутки при непрерывной работе — 302 м³.

Чем Сепаратор FG10М отличается от модели Фильтр комплекс на шасси 66120?

Сепаратор FG10М: из таблиц — 210 л/мин против 150 л/мин.

Чем Сепаратор FG10М отличается от модели Сепаратор 2-х ступенчатый пассивный (арт. 66060)?

Сепаратор FG10М: из таблиц — 210 л/мин против 250 л/мин.

Для какой среды Сепаратор FG10М?

Сепаратор FG10М: в карточке указана перекачиваемая среда — вода. Исполнение и совместимость уточняются по документации к конкретной модели.

Чтобы заказать Сепаратор FG10М, назовите обозначение, количество и город получателя.

Техические характеристики:

• фильтрующий бумажный элемент обеспечивает «осушение» топлива от воды на 93%;
• тонкость фильтрации — 5 мкр;
• сменный картридж (ресурс 1 000 000 литров);
• диаметр входа-выхода 1½ дюйма BSP резьба;
• загрязняющие примеси отслаиваются и остаются в пространстве между стенкой корпуса и фильтрующим элементом и удаляются по мере необходимости через специальный патрубок, расположенный внизу;
• корпус FG 10M — непрозрачный металлический;
• ёмкость колбы 10 литров;
• обладает свойствами дегазатора топлива;
• максимальная производительность фильтра 210 л/мин.
