Насос ВВН2-50 б/д

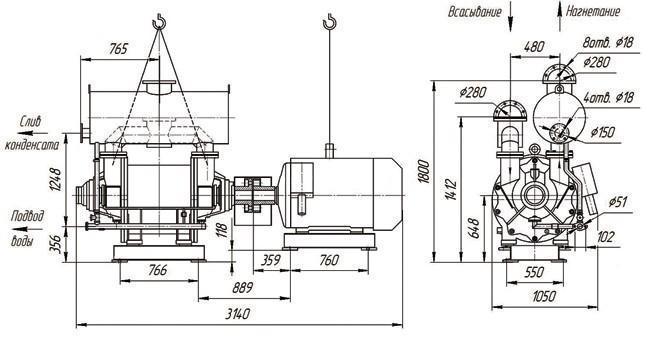

Модель Насос ВВН2-50 б/д входит в раздел «Насосы ВВН водокольцевые вакуумные», перекачиваемая среда — вода. Основные параметры: масса 3000 кг.

Насосы типа ВВН - вакуумные, водокольцевые с сальниковым уплотнением вала.

Подача позиции «Насос ВВН2-50 б/д» в разных единицах

Номинальная подача позиции «Насос ВВН2-50 б/д» — 45 м³/мин (в таблице карточки; число в названии — 50). В часовых единицах это 2700 м³/ч, в литрах — 45000 л/мин и 750 л/с, в британской системе — около 1589,2 куб. футов в минуту. Эти значения нужны, когда подачу сравнивают с паспортами зарубежных вакуумных насосов, где она указана в м³/ч или cfm. Подача вакуумного насоса считается по объёму газа при давлении на входе, а не по нормальным условиям, поэтому масса откачанного воздуха заметно меньше, чем у такого же объёма при атмосферном давлении.

Что означает давление 0,04 МПа в обозначении

В описании раздела сказано, что ВВН1 — вакуумный водокольцевой электронасос с номинальным давлением 0,04 МПа. В других единицах это 40 кПа, 0,4 бар, около 0,41 кгс/см², 300 мм рт. ст. или 400 мбар. Для оценок ниже это давление принято как абсолютное на входе (допущение; в описании раздела шкала не указана), то есть на входе остаётся около 39 % атмосферного давления, а разрежение составляет около 61 % от атмосферного. Точные остаточное давление и подача при разном разрежении задаются кривой производительности в паспорте и здесь не приводятся.

Как водяное кольцо ограничивает вакуум

В водокольцевом насосе газ сжимается жидкостным кольцом, поэтому глубина вакуума не может быть больше, чем позволяет давление насыщенного пара самой воды. Для воды оно составляет: при 10 °С — 1,23 кПа (98,8 % разрежения), при 15 °С — 1,71 кПа (98,3 % разрежения), при 20 °С — 2,34 кПа (97,7 % разрежения), при 25 °С — 3,17 кПа (96,9 % разрежения), при 30 °С — 4,25 кПа (95,8 % разрежения), при 40 °С — 7,38 кПа (92,7 % разрежения). Это физическая граница: реальный предел насоса выше, а точное значение берут из паспорта. Практический вывод — чем холоднее рабочая вода, тем глубже вакуум; у позиции «Насос ВВН2-50 б/д» при тёплой воде его не получить, сколько бы ни работал двигатель.

Время откачки ёмкости насосом «Насос ВВН2-50 б/д»

Если подачу считать постоянной, то время откачки объёма V от атмосферного давления до 40 кПа составляет t = V/Q·ln(101,3/40) ≈ 0,93·V/Q. Для 45 м³/мин получается: 1 м³ — около 1 с, 10 м³ — около 12 с, 100 м³ — около 2,1 мин. Это нижняя оценка: по мере падения давления подача реального насоса уменьшается, а объём трубопроводов и натекание увеличивают время. Для точного расчёта нужны кривая подачи по давлению и герметичность системы.

Масса по таблице карточки — 3000 кг, то есть 66,7 кг на каждый м³/мин номинальной подачи.

Другие позиции раздела «Насосы ВВН»

В разделе есть вакуумные насосы других подач и вариантов исполнения: Насос ВВН1-25 с 55 кВт, Насос ВВН1-25 б/д, б/р, Насос ВВН1-12 с 22 кВт, без в/о, Насос ВВН1-12 б/д, б/р, без в/о. Подачу от 12 до 25 м³/мин охватывают позиции раздела; при выборе сравнивают требуемую подачу при рабочем разрежении, а не номинальную.

Вопросы по позиции «Насос ВВН2-50 б/д»

Чему равна подача «Насос ВВН2-50 б/д» в м³/ч?

45 м³/мин — это 2700 м³/ч или 750 л/с по условиям входа.

Почему вакуум «Насос ВВН2-50 б/д» зависит от температуры воды?

Давление насыщенного пара воды растёт с температурой: при 15 °С оно около 1,7 кПа, при 30 °С — около 4,2 кПа. Остаточное давление насоса не может быть ниже этого значения.

Как оценить время откачки ёмкости «Насос ВВН2-50 б/д»?

Для 10 м³ при постоянной подаче 45 м³/мин получается около 12 с до давления 40 кПа; реальное время больше из-за падения подачи с ростом разрежения.

Что в названии «Насос ВВН2-50 б/д» не расшифровано?

Обозначения вариантов исполнения (например, «б/д», «б/р», «в/о») в описании раздела не раскрыты, поэтому здесь они не толкуются; состав поставки уточняется по документации.
