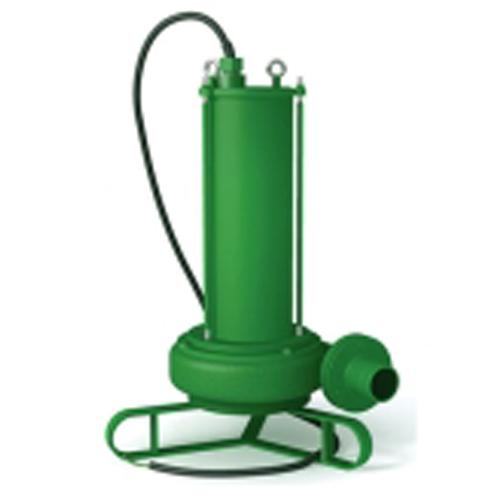

Насос ЦМК 140-15

Насос ЦМК 140-15: раздел каталога «Насосы ЦМК канализационные», перекачиваемая среда — сточные воды. Параметры по таблице: подача 140 м³/ч, напор (давление) 15 м вод. ст., масса 130 кг.

Насосы типа ЦМК - отечественные погружные моноблочные центробежные.

Насос ЦМК 140-15 в других единицах

Для ЦМК 140-15 — напор 15 м вод. ст. = 1,47 бар = 0,147 МПа = 147 кПа; подача 140 м³/ч = 38,9 л/с = 2333 л/мин = 3360 м³/сут.

Расчёт для Насос ЦМК 140-15

Насос ЦМК 140-15: гидравлическая мощность потока зависит от плотности жидкости ρ: N = ρ·g·Q·H, где Q = 140 м³/ч, H = 15 м; при ρ = 800 кг/м³ — 4,58 кВт, 900 кг/м³ — 5,15 кВт, 1000 кг/м³ — 5,72 кВт, 1200 кг/м³ — 6,86 кВт (без учёта КПД).

ЦМК 140-15: напор 15 м даёт перепад давления Δp = ρ·g·H: при ρ = 700 кг/м³ — 1,03 бар, при ρ = 850 кг/м³ — 1,25 бар, при ρ = 1000 кг/м³ — 1,47 бар, при ρ = 1100 кг/м³ — 1,62 бар; значение для вашей жидкости считают по её плотности.

ЦМК 140-15, подача 140 м³/ч: скорость потока в трубе Ду 125 — 3,17 м/с, Ду 150 — 2,2 м/с, Ду 200 — 1,24 м/с, Ду 250 — 0,792 м/с (расход делят на площадь сечения).

ЦМК 140-15: объём при непрерывной работе — 3360 м³ в сутки, 100800 м³ в месяц, 1226400 м³ в год; смена из 8 часов — 1120 м³. На заполнение 1 м³ уходит 0 минут, на 15 м³ — 0,11 ч, на 60 м³ — 0,4 ч.

Насос ЦМК 140-15, напор 15 м делится между подъёмом и потерями трассы: подъём на 4 м — на потери 11 м; подъём на 7 м — на потери 8 м; подъём на 9 м — на потери 6 м; подъём на 11 м — на потери 4 м; подъём на 14 м — на потери 1 м.

ЦМК 140-15: при условной плотности жидкости 1000 кг/м³ полезная гидравлическая мощность Q·H/367 = 140·15/367 ≈ 5,72 кВт; за 1000 ч работы полезная работа составляет 5722 кВт·ч, за 4000 ч — 22888 кВт·ч, за 8760 ч (год) — 50125 кВт·ч. Мощность на валу: КПД 40 % — 14,3 кВт, КПД 50 % — 11,4 кВт, КПД 60 % — 9,54 кВт, КПД 70 % — 8,17 кВт.

Где Насос ЦМК 140-15 в разделе «Насосы ЦМК канализационные»

Насос ЦМК 140-15: в разделе Насосы ЦМК канализационные 23 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 14-я из 23, по возрастанию напора — 4-я из 23; диапазон раздела по подаче — от 16 до 400 м³/ч, модель на отметке 32 %.

ЦМК 140-15: ближайшие по подаче — Насос ЦМК 130-22 — 130 м³/ч; Насос ЦМК 150-15 — 150 м³/ч.

Подбор: когда подходит Насос ЦМК 140-15

ЦМК 140-15: если расчётный расход не выше 140 м³/ч, подходит эта модель; при значениях выше берут Насос ЦМК 150-15 (150 м³/ч).

Насос ЦМК 140-15: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 140 м³/ч и 15 м вод. ст..

Вопросы и ответы: Насос ЦМК 140-15

Какой напор у модели ЦМК 140-15?

ЦМК 140-15: 15 м вод. ст., или 1,47 бар (147 кПа). Значение из таблицы характеристик.

Какая подача у модели ЦМК 140-15?

ЦМК 140-15: 140 м³/ч, то есть 38,9 л/с, 2333 л/мин, за сутки при непрерывной работе — 3360 м³.

Чем ЦМК 140-15 отличается от модели ЦМК 130-22?

ЦМК 140-15: из таблиц — 140 м³/ч против 130 м³/ч.

Чем ЦМК 140-15 отличается от модели ЦМК 150-15?

ЦМК 140-15: из таблиц — 140 м³/ч против 150 м³/ч.

Для какой среды ЦМК 140-15?

ЦМК 140-15: в карточке указана перекачиваемая среда — сточные воды. Исполнение и совместимость уточняются по документации к конкретной модели.

Заявка на Насос ЦМК 140-15: обозначение, количество, город.
