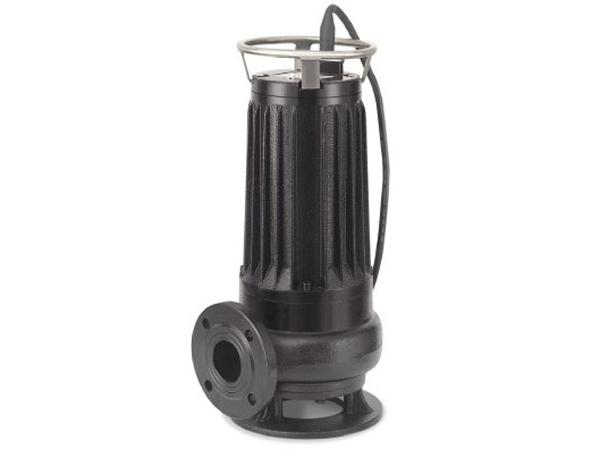

Насос ЦМФ 25-10 РМ

В разделе «Насосы ЦМФ фекальные с режущим механизмом» представлена модель Насос ЦМФ 25-10 РМ, перекачиваемая среда — сточные воды. Параметры по таблице: масса 50 кг, напор (давление) 20,0-13,0-3,0 м вод. ст. (max-mid-min), подача 5,0-25,0-45,0 м³/ч (min-mid-max).

Насосы типа ЦМФ с режущим механизмом — фекальные погружные насосы электрические моноблочные центробежные.

Насос ЦМФ 25-10 РМ в других единицах

Насос ЦМФ 25-10 РМ: подача 25 м³/ч (средняя рабочая точка) = 6,94 л/с = 417 л/мин = 600 м³/сут; напор 13 м (средняя рабочая точка) = 1,27 бар = 0,127 МПа = 127 кПа.

Рабочие точки Насос ЦМФ 25-10 РМ

ЦМФ 25-10 РМ, минимальная подача: подача 5 м³/ч = 1,39 л/с = 83,3 л/мин, напор 20 м = 1,96 бар = 196 кПа.

ЦМФ 25-10 РМ, средняя точка: подача 25 м³/ч = 6,94 л/с = 417 л/мин, напор 13 м = 1,27 бар = 127 кПа.

ЦМФ 25-10 РМ, максимальная подача: подача 45 м³/ч = 12,5 л/с = 750 л/мин, напор 3 м = 0,294 бар = 29 кПа.

Насос ЦМФ 25-10 РМ: рабочая зона по таблице — подача от 5 до 45 м³/ч; с ростом подачи напор падает с 20 до 3 м, то есть на 17 м (85 %).

Расчёт для Насос ЦМФ 25-10 РМ

Насос ЦМФ 25-10 РМ: гидравлическая мощность потока зависит от плотности жидкости ρ: N = ρ·g·Q·H, где Q = 25 м³/ч, H = 13 м; при ρ = 700 кг/м³ — 0,62 кВт, 850 кг/м³ — 0,753 кВт, 1000 кг/м³ — 0,885 кВт, 1100 кг/м³ — 0,974 кВт (без учёта КПД).

ЦМФ 25-10 РМ: напор 13 м даёт перепад давления Δp = ρ·g·H: при ρ = 700 кг/м³ — 0,892 бар, при ρ = 850 кг/м³ — 1,08 бар, при ρ = 1000 кг/м³ — 1,27 бар, при ρ = 1100 кг/м³ — 1,4 бар; значение для вашей жидкости считают по её плотности.

ЦМФ 25-10 РМ, подача 25 м³/ч: скорость потока в трубе Ду 65 — 2,09 м/с, Ду 80 — 1,38 м/с, Ду 100 — 0,884 м/с, Ду 125 — 0,566 м/с (расход делят на площадь сечения).

ЦМФ 25-10 РМ: объём при непрерывной работе — 600 м³ в сутки, 18000 м³ в месяц, 219000 м³ в год; смена из 8 часов — 200 м³. Бак 5 м³ — 12 минут, резервуар 20 м³ — 0,8 ч, 100 м³ — 4 ч.

Насос ЦМФ 25-10 РМ, напор 13 м делится между подъёмом и потерями трассы: подъём на 4 м — на потери 9 м; подъём на 6 м — на потери 7 м; подъём на 8 м — на потери 5 м; подъём на 10 м — на потери 3 м; подъём на 12 м — на потери 1 м.

Где Насос ЦМФ 25-10 РМ в разделе «Насосы ЦМФ фекальные с режущим механизмом»

Насос ЦМФ 25-10 РМ: в разделе Насосы ЦМФ фекальные с режущим механизмом 8 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 3-я из 8, по возрастанию напора — 8-я из 8; диапазон раздела по подаче — от 15 до 85 м³/ч, модель на отметке 14 %.

ЦМФ 25-10 РМ: ближайшие по подаче — Насос ЦМФ 15-9 РМ_220В — 15 м³/ч (средняя рабочая точка); Насос ЦМФ 25-7 РМ_220В — 25 м³/ч (средняя рабочая точка).

Подбор: когда подходит Насос ЦМФ 25-10 РМ

ЦМФ 25-10 РМ: если расчётный расход не выше 25 м³/ч, подходит эта модель; при значениях выше берут Насос ЦМФ 42-11 РМ (42 м³/ч (средняя рабочая точка)).

Насос ЦМФ 25-10 РМ: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 25 м³/ч (средняя рабочая точка) и 13 м (средняя рабочая точка).

Вопросы и ответы: Насос ЦМФ 25-10 РМ

Какой напор у модели ЦМФ 25-10 РМ?

ЦМФ 25-10 РМ: 13 м (средняя рабочая точка), или 1,27 бар (127 кПа). Значение из таблицы характеристик.

Какая подача у модели ЦМФ 25-10 РМ?

ЦМФ 25-10 РМ: 25 м³/ч (средняя рабочая точка), то есть 6,94 л/с, 417 л/мин, за сутки при непрерывной работе — 600 м³.

Чем ЦМФ 25-10 РМ отличается от модели ЦМФ 15-9 РМ_220В?

ЦМФ 25-10 РМ: из таблиц — 25 м³/ч (средняя рабочая точка) против 15 м³/ч (средняя рабочая точка).

Чем ЦМФ 25-10 РМ отличается от модели ЦМФ 25-7 РМ_220В?

ЦМФ 25-10 РМ: из таблиц — значение 25 м³/ч (средняя рабочая точка) у обеих моделей одинаково, различается исполнение в названии.

Для какой среды ЦМФ 25-10 РМ?

ЦМФ 25-10 РМ: в карточке указана перекачиваемая среда — сточные воды. Исполнение и совместимость уточняются по документации к конкретной модели.

Чтобы заказать Насос ЦМФ 25-10 РМ, назовите обозначение, количество и город получателя.
