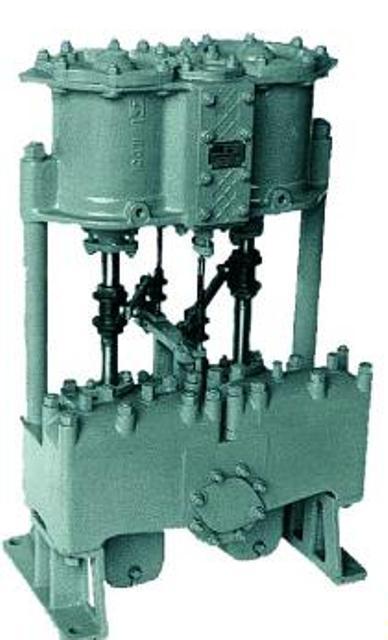

Насос ПДВ 60/8 Х

Насос ПДВ 60/8 Х относится к разделу «Насосы ПДВ, ПДГ паровые поршневые», перекачиваемая среда — нефтепродукты. Данные таблицы: напор (давление) 0,8 МПа, подача 60 м³/ч.

Насосы типа ПДВ, ПДГ — паровые поршневые предназначены для работы как на насыщенном, так и на перегретом паре с температурой до 573 К (до 300 °С) в стационарных и транспортных условиях.

Насос ПДВ 60/8 Х в других единицах

ПДВ 60/8 Х, в других единицах: напор 0,8 МПа = 8 бар = 0,8 МПа = 800 кПа; подача 60 м³/ч = 16,7 л/с = 1000 л/мин = 1440 м³/сут.

Расчёт для Насос ПДВ 60/8 Х

Насос ПДВ 60/8 Х: гидравлическая мощность потока зависит от плотности жидкости ρ: N = ρ·g·Q·H, где Q = 60 м³/ч, H = 81,6 м; при ρ = 700 кг/м³ — 9,33 кВт, 850 кг/м³ — 11,3 кВт, 1000 кг/м³ — 13,3 кВт, 1100 кг/м³ — 14,7 кВт (без учёта КПД).

ПДВ 60/8 Х: напор 81,6 м даёт перепад давления Δp = ρ·g·H: при ρ = 700 кг/м³ — 5,6 бар, при ρ = 850 кг/м³ — 6,8 бар, при ρ = 1000 кг/м³ — 8 бар, при ρ = 1100 кг/м³ — 8,8 бар; значение для вашей жидкости считают по её плотности.

ПДВ 60/8 Х, подача 60 м³/ч: скорость потока в трубе Ду 100 — 2,12 м/с, Ду 125 — 1,36 м/с, Ду 150 — 0,943 м/с, Ду 200 — 0,531 м/с (расход делят на площадь сечения).

ПДВ 60/8 Х: объём при непрерывной работе — 1440 м³ в сутки, 43200 м³ в месяц, 525600 м³ в год; смена из 8 часов — 480 м³. Бак 5 м³ — 5 минут, резервуар 20 м³ — 0,33 ч, 100 м³ — 1,7 ч.

Насос ПДВ 60/8 Х, напор 81,6 м делится между подъёмом и потерями трассы: подъём на 24 м — на потери 57,6 м; подъём на 37 м — на потери 44,6 м; подъём на 49 м — на потери 32,6 м; подъём на 61 м — на потери 20,6 м; подъём на 73 м — на потери 8,58 м.

Где Насос ПДВ 60/8 Х в разделе «Насосы ПДВ, ПДГ паровые поршневые»

Насос ПДВ 60/8 Х: в разделе Насосы ПДВ, ПДГ паровые поршневые 32 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 19-я из 32, по возрастанию напора — 5-я из 32; диапазон раздела по подаче — от 6 до 250 м³/ч, модель на отметке 22 %.

ПДВ 60/8 Х: ближайшие по подаче — Насос ПДГ 60/25 Б-Н — 60 м³/ч; Насос ПДВ 60/8 С — 60 м³/ч.

Подбор: когда подходит Насос ПДВ 60/8 Х

ПДВ 60/8 Х: если расчётный расход не выше 60 м³/ч, подходит эта модель; при значениях выше берут Насос ПДГ 125/32 НГ (125 м³/ч).

Насос ПДВ 60/8 Х: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 60 м³/ч и 0,8 МПа.

Вопросы и ответы: Насос ПДВ 60/8 Х

Какой напор у модели ПДВ 60/8 Х?

ПДВ 60/8 Х: 0,8 МПа, или 8 бар (800 кПа). Значение из таблицы характеристик.

Какая подача у модели ПДВ 60/8 Х?

ПДВ 60/8 Х: 60 м³/ч, то есть 16,7 л/с, 1000 л/мин, за сутки при непрерывной работе — 1440 м³.

Чем ПДВ 60/8 Х отличается от модели ПДГ 60/25 Б-Н?

ПДВ 60/8 Х: из таблиц — значение 60 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Чем ПДВ 60/8 Х отличается от модели ПДВ 60/8 С?

ПДВ 60/8 Х: из таблиц — значение 60 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Для какой среды ПДВ 60/8 Х?

ПДВ 60/8 Х: в карточке указана перекачиваемая среда — нефтепродукты. Исполнение и совместимость уточняются по документации к конкретной модели.

В заявке на Насос ПДВ 60/8 Х укажите количество и город.

Основная характеристика ПДВ 60/8 Х
