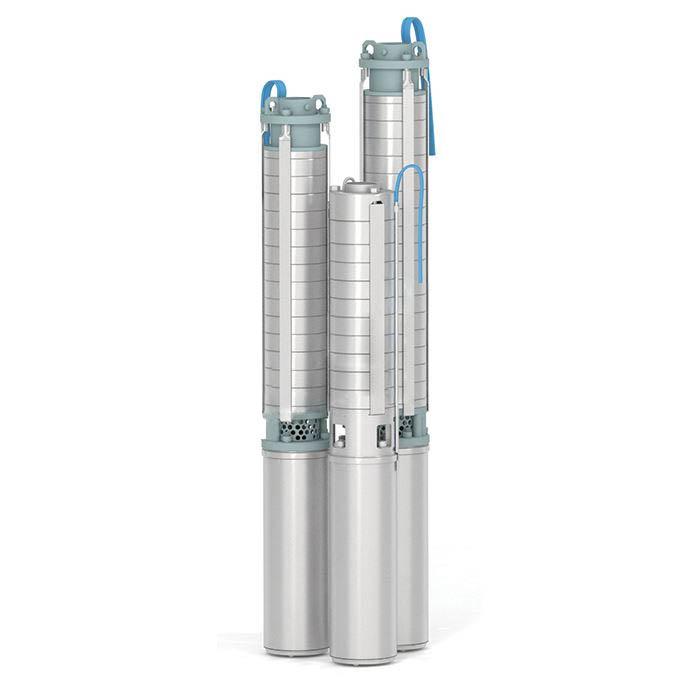

Насос ЭЦВ 4-2,5-65 ПБ

Насос ЭЦВ 4-2,5-65 ПБ — подача 2,5 м³/ч, напор 65 м вод. ст.; перекачиваемая среда — вода.

Погружной электроагрегат ЭЦВ 4-2,5-65 предназначен для подъёма воды из скважин. Условия применения по воде следующие. Температура воды — до 298 К (25 °С), массовая доля твёрдых механических примесей — не более 0,01 %.

Типоразмер 4 указывает внутренний диаметр обсадной колонны скважины в дюймах. В обозначении закодированы два параметра: подача 2,5 м³/ч и напор 65 м. Электродвигатель — 1,1 кВт при 3000 об/мин. Масса — 15,3 кг. Полная таблица характеристик приведена ниже.

Насос ЭЦВ 4-2,5-65 ПБ в других единицах

Для ЭЦВ 4-2,5-65 ПБ — напор 65 м вод. ст. = 6,37 бар = 0,637 МПа = 637 кПа; подача 2,5 м³/ч = 0,694 л/с = 41,7 л/мин = 60 м³/сут.

Расчёт для Насос ЭЦВ 4-2,5-65 ПБ

Насос ЭЦВ 4-2,5-65 ПБ: полезная гидравлическая мощность при воде 1000 кг/м³ — Q·H/367 = 2,5·65/367 ≈ 0,443 кВт без учёта КПД.

ЭЦВ 4-2,5-65 ПБ: при КПД насоса 40, 50, 60, 70 % на валу потребуется 1,11 кВт, 0,886 кВт, 0,738 кВт, 0,633 кВт. Удельно: 177 кВт·ч полезной работы на 1000 м³ воды и 0,18 кВт·ч на подъём 1 м³ на 65 м.

ЭЦВ 4-2,5-65 ПБ, подача 2,5 м³/ч: скорость потока в трубе Ду 15 — 3,93 м/с, Ду 20 — 2,21 м/с, Ду 25 — 1,41 м/с, Ду 32 — 0,863 м/с (расход делят на площадь сечения).

ЭЦВ 4-2,5-65 ПБ: объём при непрерывной работе — 60 м³ в сутки, 1800 м³ в месяц, 21900 м³ в год; смена из 8 часов — 20 м³. На заполнение 1 м³ уходит 24 минуты, на 15 м³ — 6 ч, на 60 м³ — 24 ч.

Насос ЭЦВ 4-2,5-65 ПБ, напор 65 м делится между подъёмом и потерями трассы: подъём на 20 м — на потери 45 м; подъём на 29 м — на потери 36 м; подъём на 39 м — на потери 26 м; подъём на 49 м — на потери 16 м; подъём на 58 м — на потери 7 м.

ЭЦВ 4-2,5-65 ПБ: столб воды давит на выходе так: 20 м — 1,96 бар, 29 м — 2,84 бар, 39 м — 3,82 бар, 49 м — 4,81 бар, 58 м — 5,69 бар; полный напор 65 м = 6,37 бар.

Где Насос ЭЦВ 4-2,5-65 ПБ в разделе «Погружные насосы скважинные бытовые ЭЦВ 4 (Диаметр 4``)»

Насос ЭЦВ 4-2,5-65 ПБ: в разделе Погружные насосы скважинные бытовые ЭЦВ 4 (Диаметр 4``) 14 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 10-я из 14, по возрастанию напора — 6-я из 14; диапазон раздела по подаче — от 1,5 до 2,5 м³/ч, модель на отметке 100 %.

ЭЦВ 4-2,5-65 ПБ: ближайшие по подаче — Насос ЭЦВ 4-2,5-50 ПБ — 2,5 м³/ч; Насос ЭЦВ 4-2,5-80 ПБ — 2,5 м³/ч.

Подбор: когда подходит Насос ЭЦВ 4-2,5-65 ПБ

ЭЦВ 4-2,5-65 ПБ — верхняя по подаче модель раздела (2,5 м³/ч); при больших значениях нужен другой раздел каталога.

Насос ЭЦВ 4-2,5-65 ПБ: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 2,5 м³/ч и 65 м вод. ст..

Вопросы и ответы: Насос ЭЦВ 4-2,5-65 ПБ

Какой напор у модели ЭЦВ 4-2,5-65 ПБ?

ЭЦВ 4-2,5-65 ПБ: 65 м вод. ст., или 6,37 бар (637 кПа). Значение из таблицы характеристик.

Какая подача у модели ЭЦВ 4-2,5-65 ПБ?

ЭЦВ 4-2,5-65 ПБ: 2,5 м³/ч, то есть 0,694 л/с, 41,7 л/мин, за сутки при непрерывной работе — 60 м³.

Чем ЭЦВ 4-2,5-65 ПБ отличается от модели ЭЦВ 4-2,5-50 ПБ?

ЭЦВ 4-2,5-65 ПБ: из таблиц — значение 2,5 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Чем ЭЦВ 4-2,5-65 ПБ отличается от модели ЭЦВ 4-2,5-80 ПБ?

ЭЦВ 4-2,5-65 ПБ: из таблиц — значение 2,5 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Для какой среды ЭЦВ 4-2,5-65 ПБ?

ЭЦВ 4-2,5-65 ПБ: в карточке указана перекачиваемая среда — вода. Исполнение и совместимость уточняются по документации к конкретной модели.
