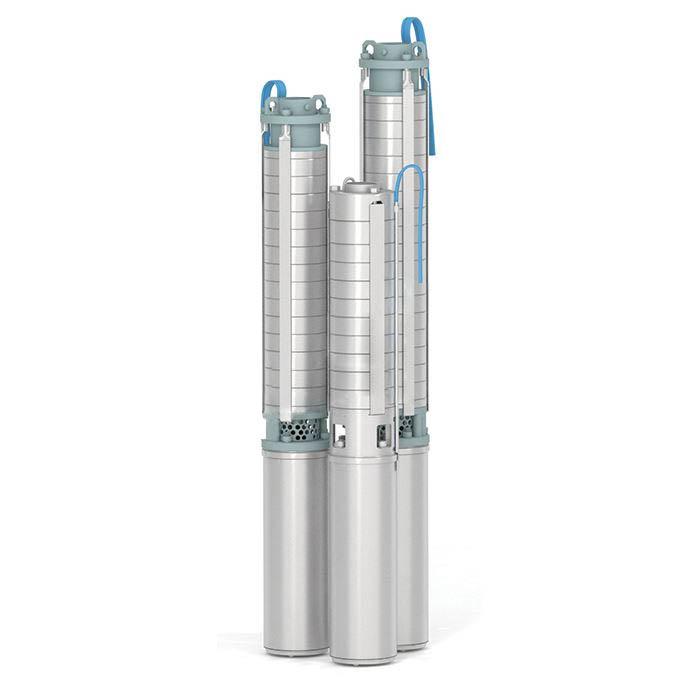

Насос ЭЦВ 4-2,5-50 ПБ

Насос ЭЦВ 4-2,5-50 ПБ — подача 2,5 м³/ч, напор 50 м вод. ст.; перекачиваемая среда — вода.

Насос ЭЦВ 4-2,5-50 входит в серию ЭЦВ — электроагрегатов, которые поднимают воду из скважин. Условия применения по воде следующие. Температура воды — до 298 К (25 °С), массовая доля твёрдых механических примесей — не более 0,01 %.

Типоразмер 4 указывает внутренний диаметр обсадной колонны скважины в дюймах. В обозначении закодированы два параметра: подача 2,5 м³/ч и напор 50 м. Электродвигатель — 0,55 кВт при 3000 об/мин. Масса — 13,4 кг. Полная таблица характеристик приведена ниже.

Насос ЭЦВ 4-2,5-50 ПБ в других единицах

Насос ЭЦВ 4-2,5-50 ПБ: подача 2,5 м³/ч = 0,694 л/с = 41,7 л/мин = 60 м³/сут; напор 50 м вод. ст. = 4,9 бар = 0,49 МПа = 490 кПа.

Расчёт для Насос ЭЦВ 4-2,5-50 ПБ

Насос ЭЦВ 4-2,5-50 ПБ: полезная гидравлическая мощность при воде 1000 кг/м³ — Q·H/367 = 2,5·50/367 ≈ 0,341 кВт без учёта КПД.

ЭЦВ 4-2,5-50 ПБ: мощность на валу при КПД 40, 50, 60, 70 % — 0,851 кВт, 0,681 кВт, 0,568 кВт, 0,487 кВт. Удельно: 136 кВт·ч полезной работы на 1000 м³ воды и 0,14 кВт·ч на подъём 1 м³ на 50 м.

ЭЦВ 4-2,5-50 ПБ, подача 2,5 м³/ч: скорость потока в трубе Ду 25 — 1,41 м/с, Ду 32 — 0,863 м/с, Ду 40 — 0,553 м/с, Ду 50 — 0,354 м/с (расход делят на площадь сечения).

ЭЦВ 4-2,5-50 ПБ: объём при непрерывной работе — 60 м³ в сутки, 1800 м³ в месяц, 21900 м³ в год; смена из 8 часов — 20 м³. Ёмкость 2 м³ заполняется за 48 минут, 10 м³ — за 240 минут, 50 м³ — за 20 ч.

Насос ЭЦВ 4-2,5-50 ПБ, напор 50 м делится между подъёмом и потерями трассы: подъём на 15 м — на потери 35 м; подъём на 22 м — на потери 28 м; подъём на 30 м — на потери 20 м; подъём на 38 м — на потери 12 м; подъём на 45 м — на потери 5 м.

ЭЦВ 4-2,5-50 ПБ: статическое давление на разной высоте: 15 м — 1,47 бар, 22 м — 2,16 бар, 30 м — 2,94 бар, 38 м — 3,73 бар, 45 м — 4,41 бар; полный напор 50 м = 4,9 бар.

Где Насос ЭЦВ 4-2,5-50 ПБ в разделе «Погружные насосы скважинные бытовые ЭЦВ 4 (Диаметр 4``)»

Насос ЭЦВ 4-2,5-50 ПБ: в разделе Погружные насосы скважинные бытовые ЭЦВ 4 (Диаметр 4``) 14 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 9-я из 14, по возрастанию напора — 4-я из 14; диапазон раздела по подаче — от 1,5 до 2,5 м³/ч, модель на отметке 100 %.

ЭЦВ 4-2,5-50 ПБ: ближайшие по подаче — Насос ЭЦВ 4-2,5-35 ПБ — 2,5 м³/ч; Насос ЭЦВ 4-2,5-65 ПБ — 2,5 м³/ч.

Подбор: когда подходит Насос ЭЦВ 4-2,5-50 ПБ

ЭЦВ 4-2,5-50 ПБ — верхняя по подаче модель раздела (2,5 м³/ч); при больших значениях нужен другой раздел каталога.

Насос ЭЦВ 4-2,5-50 ПБ: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 2,5 м³/ч и 50 м вод. ст..

Вопросы и ответы: Насос ЭЦВ 4-2,5-50 ПБ

Какой напор у модели ЭЦВ 4-2,5-50 ПБ?

ЭЦВ 4-2,5-50 ПБ: 50 м вод. ст., или 4,9 бар (490 кПа). Значение из таблицы характеристик.

Какая подача у модели ЭЦВ 4-2,5-50 ПБ?

ЭЦВ 4-2,5-50 ПБ: 2,5 м³/ч, то есть 0,694 л/с, 41,7 л/мин, за сутки при непрерывной работе — 60 м³.

Чем ЭЦВ 4-2,5-50 ПБ отличается от модели ЭЦВ 4-2,5-35 ПБ?

ЭЦВ 4-2,5-50 ПБ: из таблиц — значение 2,5 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Чем ЭЦВ 4-2,5-50 ПБ отличается от модели ЭЦВ 4-2,5-65 ПБ?

ЭЦВ 4-2,5-50 ПБ: из таблиц — значение 2,5 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Для какой среды ЭЦВ 4-2,5-50 ПБ?

ЭЦВ 4-2,5-50 ПБ: в карточке указана перекачиваемая среда — вода. Исполнение и совместимость уточняются по документации к конкретной модели.

Чтобы заказать Насос ЭЦВ 4-2,5-50 ПБ, назовите обозначение, количество и город получателя.
