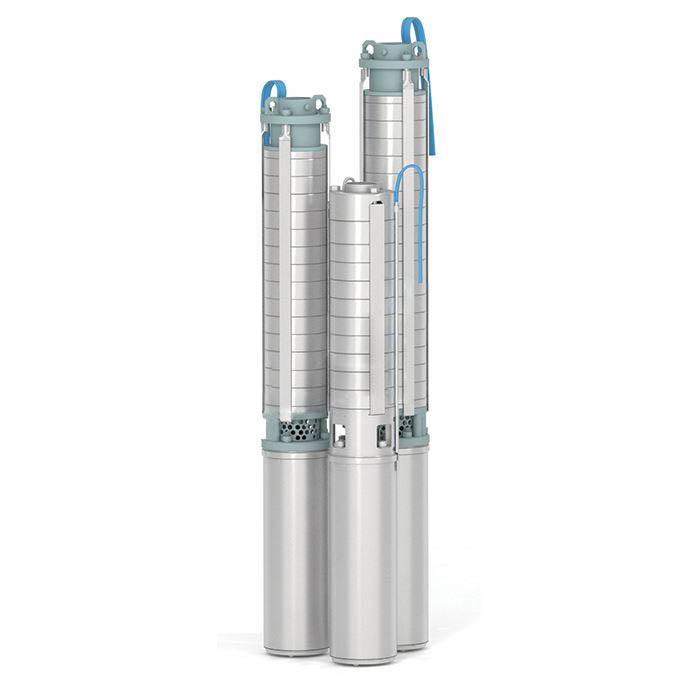

Насос ЭЦВ 4-2,5-140 ПБ

Насос ЭЦВ 4-2,5-140 ПБ — подача 2,5 м³/ч, напор 140 м вод. ст.; перекачиваемая среда — вода.

Электроагрегат ЭЦВ 4-2,5-140 относится к скважинным насосам типа ЭЦВ и служит для подъёма воды из скважин. Условия применения по воде следующие. Температура воды — до 298 К (25 °С), массовая доля твёрдых механических примесей — не более 0,01 %.

Типоразмер 4 указывает внутренний диаметр обсадной колонны скважины в дюймах. По обозначению насос даёт подачу 2,5 м³/ч при напоре 140 м. Электродвигатель — 1,5 кВт при 3000 об/мин. Масса — 20,5 кг. Полная таблица характеристик приведена ниже.

Насос ЭЦВ 4-2,5-140 ПБ в других единицах

Для ЭЦВ 4-2,5-140 ПБ — напор 140 м вод. ст. = 13,7 бар = 1,37 МПа = 1373 кПа; подача 2,5 м³/ч = 0,694 л/с = 41,7 л/мин = 60 м³/сут.

Расчёт для Насос ЭЦВ 4-2,5-140 ПБ

Насос ЭЦВ 4-2,5-140 ПБ: полезная гидравлическая мощность при воде 1000 кг/м³ — Q·H/367 = 2,5·140/367 ≈ 0,954 кВт без учёта КПД.

ЭЦВ 4-2,5-140 ПБ: потребляемая мощность при КПД 40, 50, 60, 70 % — 2,38 кВт, 1,91 кВт, 1,59 кВт, 1,36 кВт. Удельно: 381 кВт·ч полезной работы на 1000 м³ воды и 0,38 кВт·ч на подъём 1 м³ на 140 м.

ЭЦВ 4-2,5-140 ПБ, подача 2,5 м³/ч: скорость потока в трубе Ду 20 — 2,21 м/с, Ду 25 — 1,41 м/с, Ду 32 — 0,863 м/с, Ду 40 — 0,553 м/с (расход делят на площадь сечения).

ЭЦВ 4-2,5-140 ПБ: объём при непрерывной работе — 60 м³ в сутки, 1800 м³ в месяц, 21900 м³ в год; смена из 8 часов — 20 м³. Бак 5 м³ — 120 минут, резервуар 20 м³ — 8 ч, 100 м³ — 40 ч.

Насос ЭЦВ 4-2,5-140 ПБ, напор 140 м делится между подъёмом и потерями трассы: подъём на 42 м — на потери 98 м; подъём на 63 м — на потери 77 м; подъём на 84 м — на потери 56 м; подъём на 105 м — на потери 35 м; подъём на 126 м — на потери 14 м.

ЭЦВ 4-2,5-140 ПБ: давление, создаваемое столбом воды: 42 м — 4,12 бар, 63 м — 6,18 бар, 84 м — 8,24 бар, 105 м — 10,3 бар, 126 м — 12,4 бар; полный напор 140 м = 13,7 бар.

Где Насос ЭЦВ 4-2,5-140 ПБ в разделе «Погружные насосы скважинные бытовые ЭЦВ 4 (Диаметр 4``)»

Насос ЭЦВ 4-2,5-140 ПБ: в разделе Погружные насосы скважинные бытовые ЭЦВ 4 (Диаметр 4``) 14 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 14-я из 14, по возрастанию напора — 14-я из 14; диапазон раздела по подаче — от 1,5 до 2,5 м³/ч, модель на отметке 100 %.

ЭЦВ 4-2,5-140 ПБ: ближайшие по подаче — Насос ЭЦВ 4-2,5-120 ПБ — 2,5 м³/ч.

Подбор: когда подходит Насос ЭЦВ 4-2,5-140 ПБ

ЭЦВ 4-2,5-140 ПБ — верхняя по подаче модель раздела (2,5 м³/ч); при больших значениях нужен другой раздел каталога.

Насос ЭЦВ 4-2,5-140 ПБ: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 2,5 м³/ч и 140 м вод. ст..

Вопросы и ответы: Насос ЭЦВ 4-2,5-140 ПБ

Какой напор у модели ЭЦВ 4-2,5-140 ПБ?

ЭЦВ 4-2,5-140 ПБ: 140 м вод. ст., или 13,7 бар (1373 кПа). Значение из таблицы характеристик.

Какая подача у модели ЭЦВ 4-2,5-140 ПБ?

ЭЦВ 4-2,5-140 ПБ: 2,5 м³/ч, то есть 0,694 л/с, 41,7 л/мин, за сутки при непрерывной работе — 60 м³.

Чем ЭЦВ 4-2,5-140 ПБ отличается от модели ЭЦВ 4-2,5-120 ПБ?

ЭЦВ 4-2,5-140 ПБ: из таблиц — значение 2,5 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Для какой среды ЭЦВ 4-2,5-140 ПБ?

ЭЦВ 4-2,5-140 ПБ: в карточке указана перекачиваемая среда — вода. Исполнение и совместимость уточняются по документации к конкретной модели.
