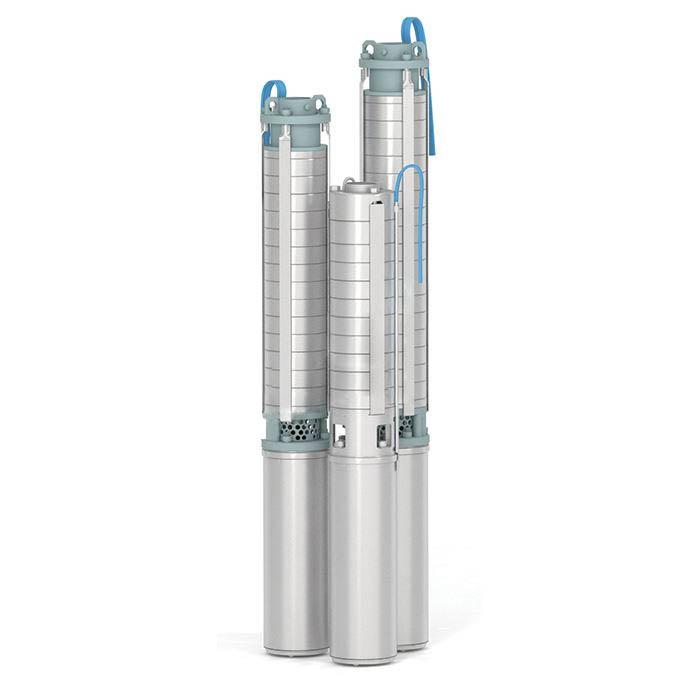

Насос ЭЦВ 4-2,5-120 ПБ

Насос ЭЦВ 4-2,5-120 ПБ — подача 2,5 м³/ч, напор 120 м вод. ст.; перекачиваемая среда — вода.

ЭЦВ 4-2,5-120 — погружной скважинный электронасос типа ЭЦВ, предназначенный для подъёма воды из скважин. Условия применения по воде следующие. Температура воды — до 298 К (25 °С), массовая доля твёрдых механических примесей — не более 0,01 %.

Типоразмер 4 указывает внутренний диаметр обсадной колонны скважины в дюймах. По обозначению насос даёт подачу 2,5 м³/ч при напоре 120 м. Электродвигатель — 1,5 кВт при 3000 об/мин. Масса — 19,5 кг. Полная таблица характеристик приведена ниже.

Насос ЭЦВ 4-2,5-120 ПБ в других единицах

Насос ЭЦВ 4-2,5-120 ПБ: подача 2,5 м³/ч = 0,694 л/с = 41,7 л/мин = 60 м³/сут; напор 120 м вод. ст. = 11,8 бар = 1,18 МПа = 1177 кПа.

Расчёт для Насос ЭЦВ 4-2,5-120 ПБ

Насос ЭЦВ 4-2,5-120 ПБ: полезная гидравлическая мощность при воде 1000 кг/м³ — Q·H/367 = 2,5·120/367 ≈ 0,817 кВт без учёта КПД.

ЭЦВ 4-2,5-120 ПБ: при КПД насоса 40, 50, 60, 70 % на валу потребуется 2,04 кВт, 1,63 кВт, 1,36 кВт, 1,17 кВт. Удельно: 327 кВт·ч полезной работы на 1000 м³ воды и 0,33 кВт·ч на подъём 1 м³ на 120 м.

ЭЦВ 4-2,5-120 ПБ, подача 2,5 м³/ч: скорость потока в трубе Ду 15 — 3,93 м/с, Ду 20 — 2,21 м/с, Ду 25 — 1,41 м/с, Ду 32 — 0,863 м/с (расход делят на площадь сечения).

ЭЦВ 4-2,5-120 ПБ: объём при непрерывной работе — 60 м³ в сутки, 1800 м³ в месяц, 21900 м³ в год; смена из 8 часов — 20 м³. На заполнение 1 м³ уходит 24 минуты, на 15 м³ — 6 ч, на 60 м³ — 24 ч.

Насос ЭЦВ 4-2,5-120 ПБ, напор 120 м делится между подъёмом и потерями трассы: подъём на 36 м — на потери 84 м; подъём на 54 м — на потери 66 м; подъём на 72 м — на потери 48 м; подъём на 90 м — на потери 30 м; подъём на 108 м — на потери 12 м.

ЭЦВ 4-2,5-120 ПБ: столб воды давит на выходе так: 36 м — 3,53 бар, 54 м — 5,3 бар, 72 м — 7,06 бар, 90 м — 8,83 бар, 108 м — 10,6 бар; полный напор 120 м = 11,8 бар.

Где Насос ЭЦВ 4-2,5-120 ПБ в разделе «Погружные насосы скважинные бытовые ЭЦВ 4 (Диаметр 4``)»

Насос ЭЦВ 4-2,5-120 ПБ: в разделе Погружные насосы скважинные бытовые ЭЦВ 4 (Диаметр 4``) 14 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 13-я из 14, по возрастанию напора — 12-я из 14; диапазон раздела по подаче — от 1,5 до 2,5 м³/ч, модель на отметке 100 %.

ЭЦВ 4-2,5-120 ПБ: ближайшие по подаче — Насос ЭЦВ 4-2,5-100 ПБ — 2,5 м³/ч; Насос ЭЦВ 4-2,5-140 ПБ — 2,5 м³/ч.

Подбор: когда подходит Насос ЭЦВ 4-2,5-120 ПБ

ЭЦВ 4-2,5-120 ПБ — верхняя по подаче модель раздела (2,5 м³/ч); при больших значениях нужен другой раздел каталога.

Насос ЭЦВ 4-2,5-120 ПБ: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 2,5 м³/ч и 120 м вод. ст..

Вопросы и ответы: Насос ЭЦВ 4-2,5-120 ПБ

Какой напор у модели ЭЦВ 4-2,5-120 ПБ?

ЭЦВ 4-2,5-120 ПБ: 120 м вод. ст., или 11,8 бар (1177 кПа). Значение из таблицы характеристик.

Какая подача у модели ЭЦВ 4-2,5-120 ПБ?

ЭЦВ 4-2,5-120 ПБ: 2,5 м³/ч, то есть 0,694 л/с, 41,7 л/мин, за сутки при непрерывной работе — 60 м³.

Чем ЭЦВ 4-2,5-120 ПБ отличается от модели ЭЦВ 4-2,5-100 ПБ?

ЭЦВ 4-2,5-120 ПБ: из таблиц — значение 2,5 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Чем ЭЦВ 4-2,5-120 ПБ отличается от модели ЭЦВ 4-2,5-140 ПБ?

ЭЦВ 4-2,5-120 ПБ: из таблиц — значение 2,5 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Для какой среды ЭЦВ 4-2,5-120 ПБ?

ЭЦВ 4-2,5-120 ПБ: в карточке указана перекачиваемая среда — вода. Исполнение и совместимость уточняются по документации к конкретной модели.

Чтобы заказать Насос ЭЦВ 4-2,5-120 ПБ, назовите обозначение, количество и город получателя.
