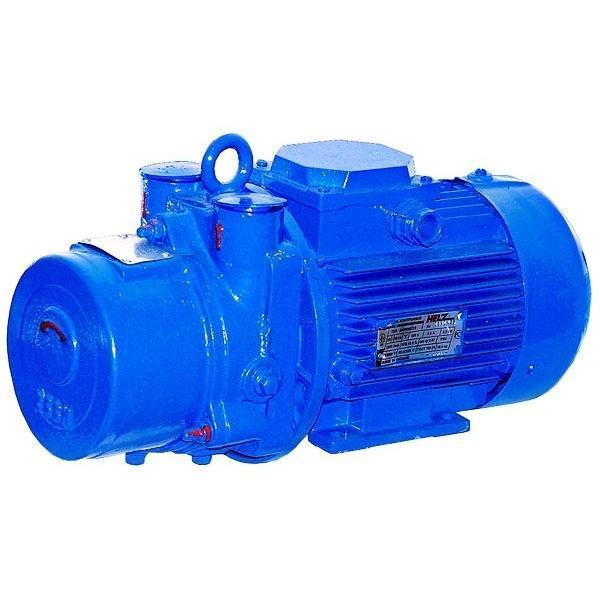

Насос 2ВВН1-0,8 с 2,2 кВт (моноблок)

Насос 2ВВН1-0,8 с 2,2 кВт (моноблок) — позиция раздела «Насосы ВВН водокольцевые вакуумные», перекачиваемая среда — вода. Из таблицы характеристик: масса 30,5 кг.

Насосы типа ВВН - вакуумные, водокольцевые с сальниковым уплотнением вала.

Подача позиции «Насос 2ВВН1-0,8 с 2,2 кВт (моноблок)» в разных единицах

Номинальная подача позиции «Насос 2ВВН1-0,8 с 2,2 кВт (моноблок)» — 0,8 м³/мин. В часовых единицах это 48 м³/ч, в литрах — 800 л/мин и 13,3 л/с, в британской системе — около 28,3 куб. футов в минуту. Эти значения нужны, когда подачу сравнивают с паспортами зарубежных вакуумных насосов, где она указана в м³/ч или cfm. Подача вакуумного насоса считается по объёму газа при давлении на входе, а не по нормальным условиям, поэтому масса откачанного воздуха заметно меньше, чем у такого же объёма при атмосферном давлении.

Что означает давление 0,04 МПа в обозначении

В описании раздела сказано, что ВВН1 — вакуумный водокольцевой электронасос с номинальным давлением 0,04 МПа. В других единицах это 40 кПа, 0,4 бар, около 0,41 кгс/см², 300 мм рт. ст. или 400 мбар. Для оценок ниже это давление принято как абсолютное на входе (допущение; в описании раздела шкала не указана), то есть на входе остаётся около 39 % атмосферного давления, а разрежение составляет около 61 % от атмосферного. Точные остаточное давление и подача при разном разрежении задаются кривой производительности в паспорте и здесь не приводятся.

Как водяное кольцо ограничивает вакуум

В водокольцевом насосе газ сжимается жидкостным кольцом, поэтому глубина вакуума не может быть больше, чем позволяет давление насыщенного пара самой воды. Для воды оно составляет: при 10 °С — 1,23 кПа (98,8 % разрежения), при 15 °С — 1,71 кПа (98,3 % разрежения), при 20 °С — 2,34 кПа (97,7 % разрежения), при 25 °С — 3,17 кПа (96,9 % разрежения), при 30 °С — 4,25 кПа (95,8 % разрежения), при 40 °С — 7,38 кПа (92,7 % разрежения). Это физическая граница: реальный предел насоса выше, а точное значение берут из паспорта. Практический вывод — чем холоднее рабочая вода, тем глубже вакуум; у позиции «Насос 2ВВН1-0,8 с 2,2 кВт (моноблок)» при тёплой воде его не получить, сколько бы ни работал двигатель.

Время откачки ёмкости насосом «Насос 2ВВН1-0,8 с 2,2 кВт (моноблок)»

Если подачу считать постоянной, то время откачки объёма V от атмосферного давления до 40 кПа составляет t = V/Q·ln(101,3/40) ≈ 0,93·V/Q. Для 0,8 м³/мин получается: 1 м³ — около 1,2 мин, 10 м³ — около 11,6 мин, 100 м³ — около 116,2 мин. Это нижняя оценка: по мере падения давления подача реального насоса уменьшается, а объём трубопроводов и натекание увеличивают время. Для точного расчёта нужны кривая подачи по давлению и герметичность системы.

Мощность и энергозатраты

Для «Насос 2ВВН1-0,8 с 2,2 кВт (моноблок)»: двигатель 2,2 кВт (указан в названии карточки). При номинальной подаче 48 м³/ч на каждый кубометр откачанного по условиям входа газа приходится 0,0458 кВт·ч при полной загрузке двигателя, на 1000 м³ — около 45,8 кВт·ч. За смену 8 ч насос при номинале откачивает 384 м³, за сутки непрерывной работы — 1152 м³. Верхняя оценка потребления электроэнергии за 1000, 4000 и 8760 ч работы при полной загрузке: 2200, 8800 и 19272 кВт·ч; фактическое потребление зависит от режима и обычно меньше.

Ориентир по току для трёхфазной сети 380 В: при cos φ = 0,85 и КПД двигателя 0,85 (допущение для оценки, не паспортные данные) номинальный ток двигателя 2,2 кВт составляет около 4,6 А. По этому значению подбирают сечение кабеля и защиту, окончательно — по табличке двигателя и ПУЭ.

Масса по таблице карточки — 30,5 кг, то есть 38,1 кг на каждый м³/мин номинальной подачи.

Другие позиции раздела «Насосы ВВН»

В разделе есть вакуумные насосы других подач и вариантов исполнения: Насос ВВН2-0,75 с 2,2 кВт (моноблок), Насос ВВН1-0,75 с э/д 2,2 кВт, Насос ВВН1-0,75 б/д б/р, Насос ВВН1-1,5 с 5,5 кВт (моноблок), с в/о. Подачу от 0,75 до 1,5 м³/мин охватывают позиции раздела; при выборе сравнивают требуемую подачу при рабочем разрежении, а не номинальную.

Вопросы по позиции «Насос 2ВВН1-0,8 с 2,2 кВт (моноблок)»

Чему равна подача «Насос 2ВВН1-0,8 с 2,2 кВт (моноблок)» в м³/ч?

0,8 м³/мин — это 48 м³/ч или 13,3 л/с по условиям входа.

Почему вакуум «Насос 2ВВН1-0,8 с 2,2 кВт (моноблок)» зависит от температуры воды?

Давление насыщенного пара воды растёт с температурой: при 15 °С оно около 1,7 кПа, при 30 °С — около 4,2 кПа. Остаточное давление насоса не может быть ниже этого значения.

Как оценить время откачки ёмкости «Насос 2ВВН1-0,8 с 2,2 кВт (моноблок)»?

Для 10 м³ при постоянной подаче 0,8 м³/мин получается около 11,6 мин до давления 40 кПа; реальное время больше из-за падения подачи с ростом разрежения.

Что в названии «Насос 2ВВН1-0,8 с 2,2 кВт (моноблок)» не расшифровано?

Обозначения вариантов исполнения (например, «б/д», «б/р», «в/о») в описании раздела не раскрыты, поэтому здесь они не толкуются; состав поставки уточняется по документации.
