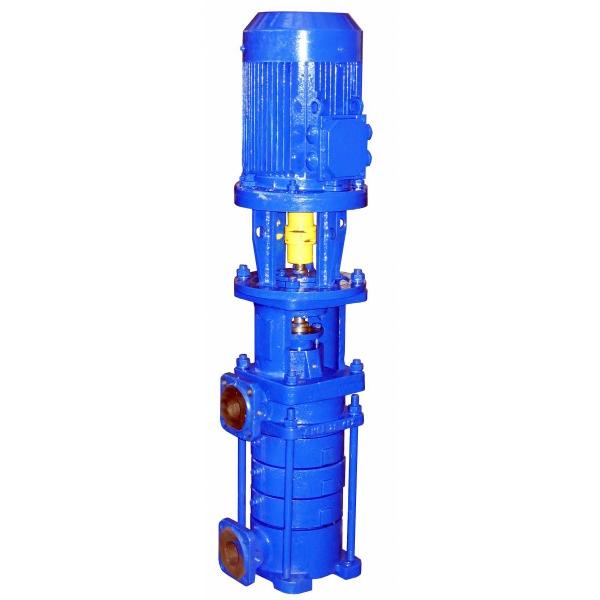

Насос ЦНСв12.5-40

Насос ЦНСв12.5-40 относится к разделу «Насосы ЦНСв центробежные многосекционные вертикальные», перекачиваемая среда — вода. Данные таблицы: напор (давление) 40 м, подача 12,5 м³/ч.

Насосы типа ЦНСв - центробежные, секционные вертикальные.

Насос ЦНСв12.5-40 в других единицах

ЦНСв12.5-40, в других единицах: напор 40 м = 3,92 бар = 0,392 МПа = 392 кПа; подача 12,5 м³/ч = 3,47 л/с = 208 л/мин = 300 м³/сут.

Расчёт для Насос ЦНСв12.5-40

Насос ЦНСв12.5-40: полезная гидравлическая мощность при воде 1000 кг/м³ — Q·H/367 = 12,5·40/367 ≈ 1,36 кВт без учёта КПД.

ЦНСв12.5-40: потребляемая мощность при КПД 40, 50, 60, 70 % — 3,41 кВт, 2,72 кВт, 2,27 кВт, 1,95 кВт. Удельно: 109 кВт·ч полезной работы на 1000 м³ воды и 0,11 кВт·ч на подъём 1 м³ на 40 м.

ЦНСв12.5-40, подача 12,5 м³/ч: скорость потока в трубе Ду 50 — 1,77 м/с, Ду 65 — 1,05 м/с, Ду 80 — 0,691 м/с, Ду 100 — 0,442 м/с (расход делят на площадь сечения).

ЦНСв12.5-40: объём при непрерывной работе — 300 м³ в сутки, 9000 м³ в месяц, 109500 м³ в год; смена из 8 часов — 100 м³. Бак 5 м³ — 24 минуты, резервуар 20 м³ — 1,6 ч, 100 м³ — 8 ч.

Насос ЦНСв12.5-40, напор 40 м делится между подъёмом и потерями трассы: подъём на 12 м — на потери 28 м; подъём на 18 м — на потери 22 м; подъём на 24 м — на потери 16 м; подъём на 30 м — на потери 10 м; подъём на 36 м — на потери 4 м.

ЦНСв12.5-40: давление, создаваемое столбом воды: 12 м — 1,18 бар, 18 м — 1,77 бар, 24 м — 2,35 бар, 30 м — 2,94 бар, 36 м — 3,53 бар; полный напор 40 м = 3,92 бар.

Где Насос ЦНСв12.5-40 в разделе «Насосы ЦНСв центробежные многосекционные вертикальные»

Насос ЦНСв12.5-40: в разделе Насосы ЦНСв центробежные многосекционные вертикальные 8 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 4-я из 8, по возрастанию напора — 1-я из 8; диапазон раздела по подаче — от 12,5 до 20 м³/ч, модель на отметке 0 %.

ЦНСв12.5-40: ближайшие по подаче — Насос ЦНСв12.5-60 — 12,5 м³/ч; Насос ЦНСв20-120 — 20 м³/ч.

Подбор: когда подходит Насос ЦНСв12.5-40

ЦНСв12.5-40: если расчётный расход не выше 12,5 м³/ч, подходит эта модель; при значениях выше берут Насос ЦНСв20-120 (20 м³/ч).

Насос ЦНСв12.5-40: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 12,5 м³/ч и 40 м.

Вопросы и ответы: Насос ЦНСв12.5-40

Какой напор у модели ЦНСв12.5-40?

ЦНСв12.5-40: 40 м, или 3,92 бар (392 кПа). Значение из таблицы характеристик.

Какая подача у модели ЦНСв12.5-40?

ЦНСв12.5-40: 12,5 м³/ч, то есть 3,47 л/с, 208 л/мин, за сутки при непрерывной работе — 300 м³.

Чем ЦНСв12.5-40 отличается от модели ЦНСв12.5-60?

ЦНСв12.5-40: из таблиц — значение 12,5 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Чем ЦНСв12.5-40 отличается от модели ЦНСв20-120?

ЦНСв12.5-40: из таблиц — 12,5 м³/ч против 20 м³/ч.

Для какой среды ЦНСв12.5-40?

ЦНСв12.5-40: в карточке указана перекачиваемая среда — вода. Исполнение и совместимость уточняются по документации к конкретной модели.

В заявке на Насос ЦНСв12.5-40 укажите количество и город.

Базовая характеристика
