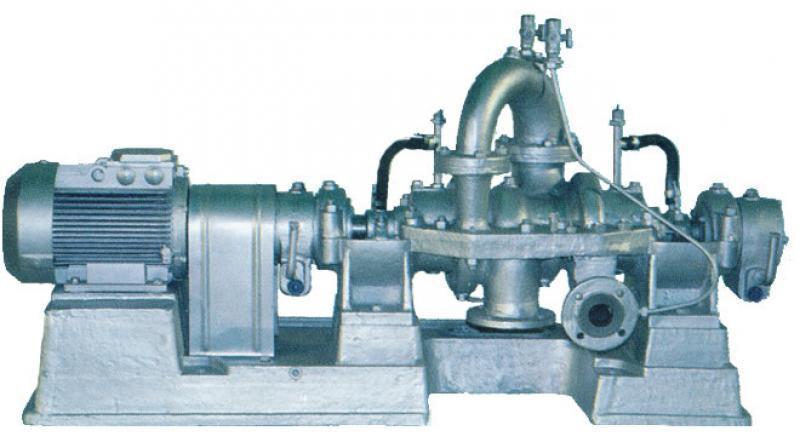

Насос Кс 12-50

Раздел «Насосы конденсатные» включает Насос Кс 12-50, перекачиваемая среда — вода. По таблице характеристик: подача 12 м³/ч, напор (давление) 50 м вод. ст., масса 305 кг.

Насосы типа Кс – центробежные горизонтальные секционные с односторонним расположением рабочих колес.

Насос Кс 12-50 в других единицах

Кс 12-50, в других единицах: напор 50 м вод. ст. = 4,9 бар = 0,49 МПа = 490 кПа; подача 12 м³/ч = 3,33 л/с = 200 л/мин = 288 м³/сут.

Расчёт для Насос Кс 12-50

Насос Кс 12-50: полезная гидравлическая мощность при воде 1000 кг/м³ — Q·H/367 = 12·50/367 ≈ 1,63 кВт без учёта КПД.

Кс 12-50: при КПД насоса 40, 50, 60, 70 % на валу потребуется 4,09 кВт, 3,27 кВт, 2,72 кВт, 2,34 кВт. Удельно: 136 кВт·ч полезной работы на 1000 м³ воды и 0,14 кВт·ч на подъём 1 м³ на 50 м.

Кс 12-50, подача 12 м³/ч: скорость потока в трубе Ду 50 — 1,7 м/с, Ду 65 — 1 м/с, Ду 80 — 0,663 м/с, Ду 100 — 0,424 м/с (расход делят на площадь сечения).

Кс 12-50: объём при непрерывной работе — 288 м³ в сутки, 8640 м³ в месяц, 105120 м³ в год; смена из 8 часов — 96 м³. На заполнение 1 м³ уходит 5 минут, на 15 м³ — 1,25 ч, на 60 м³ — 5 ч.

Насос Кс 12-50, напор 50 м делится между подъёмом и потерями трассы: подъём на 15 м — на потери 35 м; подъём на 22 м — на потери 28 м; подъём на 30 м — на потери 20 м; подъём на 38 м — на потери 12 м; подъём на 45 м — на потери 5 м.

Кс 12-50: столб воды давит на выходе так: 15 м — 1,47 бар, 22 м — 2,16 бар, 30 м — 2,94 бар, 38 м — 3,73 бар, 45 м — 4,41 бар; полный напор 50 м = 4,9 бар.

Кс 12-50: при воде 1000 кг/м³ полезная гидравлическая мощность Q·H/367 = 12·50/367 ≈ 1,63 кВт; за 1000 ч работы полезная работа составляет 1635 кВт·ч, за 4000 ч — 6540 кВт·ч, за 8760 ч (год) — 14322 кВт·ч. Мощность на валу: КПД 40 % — 4,09 кВт, КПД 50 % — 3,27 кВт, КПД 60 % — 2,72 кВт, КПД 70 % — 2,34 кВт.

Где Насос Кс 12-50 в разделе «Насосы конденсатные»

Насос Кс 12-50: в разделе Насосы конденсатные 4 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 2-я из 4, по возрастанию напора — 2-я из 4; диапазон раздела по подаче — от 12 до 20 м³/ч, модель на отметке 0 %.

Кс 12-50: ближайшие по подаче — Насос Кс 12-110 — 12 м³/ч; Насос Кс 20-110 — 20 м³/ч.

Подбор: когда подходит Насос Кс 12-50

Кс 12-50: если расчётный расход не выше 12 м³/ч, подходит эта модель; при значениях выше берут Насос Кс 20-110 (20 м³/ч).

Насос Кс 12-50: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 12 м³/ч и 50 м вод. ст..

Вопросы и ответы: Насос Кс 12-50

Какой напор у модели Кс 12-50?

Кс 12-50: 50 м вод. ст., или 4,9 бар (490 кПа). Значение из таблицы характеристик.

Какая подача у модели Кс 12-50?

Кс 12-50: 12 м³/ч, то есть 3,33 л/с, 200 л/мин, за сутки при непрерывной работе — 288 м³.

Чем Кс 12-50 отличается от модели Кс 12-110?

Кс 12-50: из таблиц — значение 12 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Чем Кс 12-50 отличается от модели Кс 20-110?

Кс 12-50: из таблиц — 12 м³/ч против 20 м³/ч.

Для какой среды Кс 12-50?

Кс 12-50: в карточке указана перекачиваемая среда — вода. Исполнение и совместимость уточняются по документации к конкретной модели.
