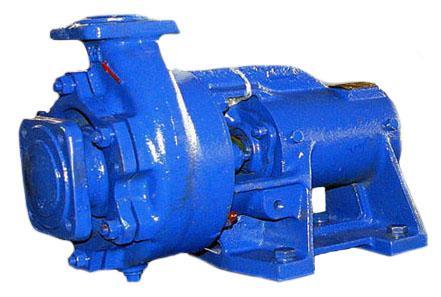

Насос К 90/20 б/д, б/р

Горизонтальный консольный насос К 90/20 б/д, б/р в этой позиции идёт без двигателя и рамы — только насосная часть. Перекачиваемые среды — вода питьевая и техническая, а также невзрывоопасные жидкости с вязкостью до 36 сСт и pH от 6 до 9. Применяется на насосных станциях городского, промышленного и сельского водоснабжения, для осушения, ирригации и орошения земельных угодий.

По старой маркировке число 90 — подача в м³/ч, а 20 — напор в метрах. Тип К — центробежный, горизонтальный, консольный, одноступенчатый, с опорой на корпусе и на стойке. Насосы этого типа работают на станциях водоснабжения, в системах осушения и орошения, а также в топливораздаточных системах АЗС.

Насос К 90/20 б/д, б/р в других единицах

Насос К 90/20 б/д, б/р: подача 90 м³/ч = 25 л/с = 1500 л/мин = 2160 м³/сут; напор 20 м = 1,96 бар = 0,196 МПа = 196 кПа.

Расчёт для Насос К 90/20 б/д, б/р

Насос К 90/20 б/д, б/р: полезная гидравлическая мощность при воде 1000 кг/м³ — Q·H/367 = 90·20/367 ≈ 4,9 кВт без учёта КПД.

К 90/20 б/д, б/р: потребляемая мощность при КПД 40, 50, 60, 70 % — 12,3 кВт, 9,81 кВт, 8,17 кВт, 7,01 кВт. Удельно: 54 кВт·ч полезной работы на 1000 м³ воды и 0,05 кВт·ч на подъём 1 м³ на 20 м.

К 90/20 б/д, б/р, подача 90 м³/ч: скорость потока в трубе Ду 125 — 2,04 м/с, Ду 150 — 1,41 м/с, Ду 200 — 0,796 м/с, Ду 250 — 0,509 м/с (расход делят на площадь сечения).

К 90/20 б/д, б/р: объём при непрерывной работе — 2160 м³ в сутки, 64800 м³ в месяц, 788400 м³ в год; смена из 8 часов — 720 м³. Бак 5 м³ — 3 минуты, резервуар 20 м³ — 0,22 ч, 100 м³ — 1,1 ч.

Насос К 90/20 б/д, б/р, напор 20 м делится между подъёмом и потерями трассы: подъём на 6 м — на потери 14 м; подъём на 9 м — на потери 11 м; подъём на 12 м — на потери 8 м; подъём на 15 м — на потери 5 м; подъём на 18 м — на потери 2 м.

К 90/20 б/д, б/р: давление, создаваемое столбом воды: 6 м — 0,588 бар, 9 м — 0,883 бар, 12 м — 1,18 бар, 15 м — 1,47 бар, 18 м — 1,77 бар; полный напор 20 м = 1,96 бар.

Где Насос К 90/20 б/д, б/р в разделе «Насосы К 8/18 — К 290/30 (старое обозначение)»

Насос К 90/20 б/д, б/р: в разделе Насосы К 8/18 — К 290/30 (старое обозначение) 32 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 25-я из 32, по возрастанию напора — 12-я из 32; диапазон раздела по подаче — от 8 до 290 м³/ч, модель на отметке 29 %.

К 90/20 б/д, б/р: ближайшие по подаче — Насос К 90/15 б/д ,б/р — 90 м³/ч; Насос К 160/30б с 18,5 кВт — 160 м³/ч.

Подбор: когда подходит Насос К 90/20 б/д, б/р

К 90/20 б/д, б/р: если расчётный расход не выше 90 м³/ч, подходит эта модель; при значениях выше берут Насос К 160/30б с 18,5 кВт (160 м³/ч).

Насос К 90/20 б/д, б/р: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 90 м³/ч и 20 м.

Вопросы и ответы: Насос К 90/20 б/д, б/р

Какой напор у модели К 90/20 б/д, б/р?

К 90/20 б/д, б/р: 20 м, или 1,96 бар (196 кПа). Значение из таблицы характеристик.

Какая подача у модели К 90/20 б/д, б/р?

К 90/20 б/д, б/р: 90 м³/ч, то есть 25 л/с, 1500 л/мин, за сутки при непрерывной работе — 2160 м³.

Чем К 90/20 б/д, б/р отличается от модели К 90/15 б/д ,б/р?

К 90/20 б/д, б/р: из таблиц — значение 90 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Чем К 90/20 б/д, б/р отличается от модели К 160/30б с 18,5 кВт?

К 90/20 б/д, б/р: из таблиц — 90 м³/ч против 160 м³/ч.

Для какой среды К 90/20 б/д, б/р?

К 90/20 б/д, б/р: в карточке указана перекачиваемая среда — вода. Исполнение и совместимость уточняются по документации к конкретной модели.

Чтобы заказать Насос К 90/20 б/д, б/р, назовите обозначение, количество и город получателя.

Тип: Консольные насосы
Производитель: Отечественные
Страна: Россия
