| Тип | Насосы |
| Рабочая среда | Вода |
| Напор / давление | 80 м вод. ст. |
| Подача | 200 м³/ч |
| Тип | Насосы |
| Рабочая среда | Вода |
| Напор / давление | 80 м вод. ст. |
| Подача | 200 м³/ч |

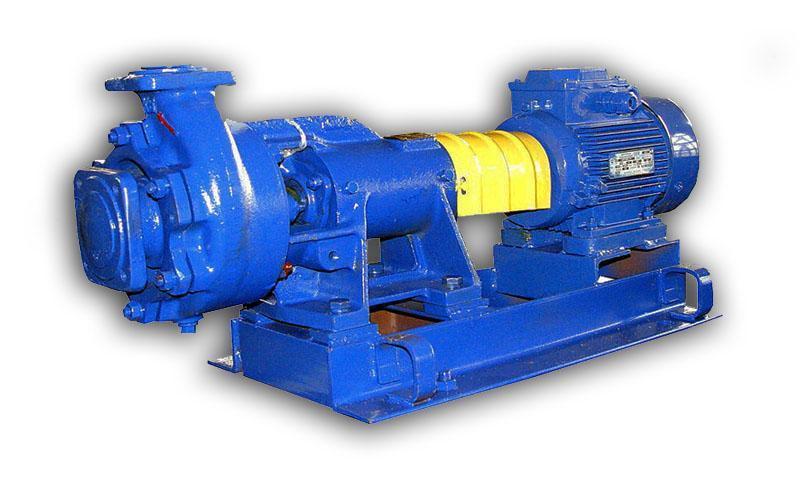

Раздел «Насосы К 125-100» включает Насос К 125-100-250-5 с 75 кВт, перекачиваемая среда — вода. По таблице характеристик: подача 200 м³/ч, напор (давление) 80 м вод. ст.
Насосы К 125-100 — консольные центробежные насосы с входным патрубком 125 мм и выходным 100 мм; диаметр рабочего колеса — 200, 250, 315 мм.
| Модель | Подача, м³/ч | Напор, м | Двигатель, кВт |
|---|---|---|---|
| Насос К 125-100-200 | 200 | 50 | 45 |
| Насос К 125-100-200-5 | 200 | 50 | 45 |
| Насос К 125-100-250 | 200 | 80 | 75 |
| Насос К 125-100-250-5 | 200 | 80 | 75 |
| Насос К 125-100-315 | 200 | 125 | 110 |
| Насос К 125-100-315-5 | 200 | 125 | 110 |
Выбранные строки: 6 строк, подача 200 м³/ч, напор 50–125 м, двигатели 45–110 кВт. Если подача совпадает, модели различаются диаметром колеса и, значит, напором. Строка Насос К 125-100-250-5 выделена жирным.
Насос К 125-100-250-5 с 75 кВт: по напору 4-я из 6 моделей ряда (64 % от максимального напора 125 м), по подаче 100 % от максимальной 200 м³/ч. Порядок выбора: подача по таблице, затем напор.
При подаче около 200 м³/ч рядом по таблице 6 типоразмеров, различающихся напором. Для Насос К 125-100-250-5 и соседних по напору: Насос К 125-100-200 и Насос К 125-100-200-5 (расчётный напор до 65 м, табличный 50 м); Насос К 125-100-250 и Насос К 125-100-250-5 (расчётный напор от 65 до 102 м, табличный 80 м); Насос К 125-100-315 и Насос К 125-100-315-5 (расчётный напор свыше 102 м, табличный 125 м). Границы — середины между соседними табличными значениями, это ориентир, а не требование паспорта.
Насос К 125-100-250-5 с 75 кВт: подача 200 м³/ч (55,6 л/с, 3333 л/мин), напор 80 м вод. ст. (7,85 бар, 785 кПа). Мощность двигателя по названию — 75 кВт. Полезная гидравлическая мощность по воде Q·H/367 = 200·80/367 ≈ 43,6 кВт; при двигателе 75 кВт запас по мощности двигателя относительно полезной мощности (без учёта КПД) составляет 72 %.
Расшифровка обозначения Насос К 125-100-250-5: 125 — диаметр входного патрубка, мм; 100 — диаметр выходного патрубка, мм; 250 — диаметр рабочего колеса, мм. Буква после третьего числа, если она есть, указывает на исполнение, например обточенное колесо; точное значение уточняется по документации.
Скорость потока при 200 м³/ч: Ду 200 — 1,77 м/с, Ду 250 — 1,13 м/с, Ду 300 — 0,79 м/с, Ду 400 — 0,44 м/с. Диаметр всасывающей трубы не делают меньше патрубка.
Напор 80 м — это 7,85 бар (8 кгс/см²) на нагнетании при закрытой задвижке. На 1000 м³ воды полезная работа при подъёме на 80 м требует 218 кВт·ч, с учётом КПД 50, 60, 70 % — 436, 363, 311 кВт·ч. Двигатель 75 кВт за 4000 ч работы в год потребляет не более 300000 кВт·ч, за 8760 ч — 657000 кВт·ч.
Для расчёта и заказа Насос К 125-100-250-5 с 75 кВт назовите обозначение, количество и город получателя.
От Насос К 125-100-250 — подачей 200 против 200 м³/ч и напором 80 против 80 м. Все числа взяты из таблицы выше.
Полезная работа при напоре 80 м — 218 кВт·ч на 1000 м³; при КПД 60 % — около 363 кВт·ч, то есть 0,363 кВт·ч на 1 м³.
80 м вод. ст. — это 7,85 бар, 0,785 МПа или 113,8 psi.
В названии указан двигатель 75 кВт. Насос и двигатель монтируются на общей раме; комплектность уточняется по заявке.
Тип: Консольные насосы
Производитель: Отечественные
Страна: Россия
| Подача | Напор | Вход | Выход | Мощность |
| 200 м3/час | 80 м.в.ст | 125 | 100 | 75 х 3000 кВт x об/мин |
