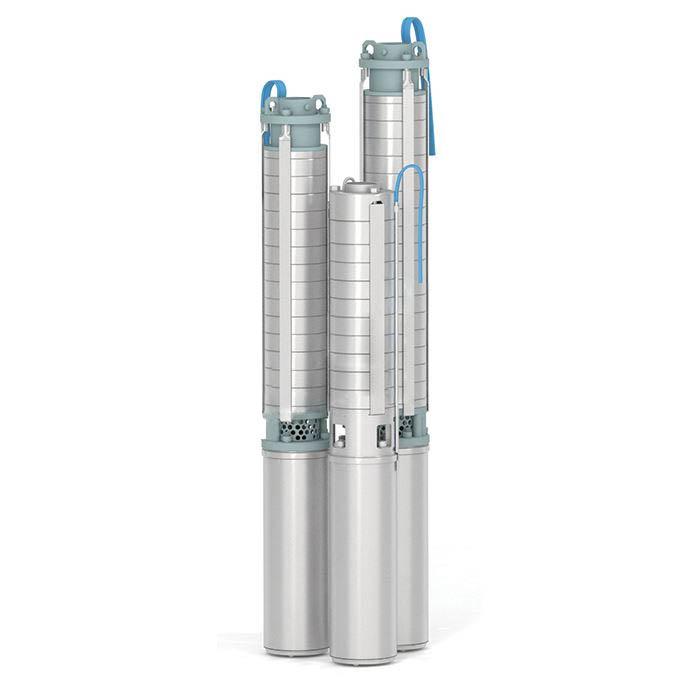

Насос ЭЦВ 4-1,5-35 ПБ

Насос ЭЦВ 4-1,5-35 ПБ — подача 1,5 м³/ч, напор 35 м вод. ст.; перекачиваемая среда — вода.

ЭЦВ 4-1,5-35 — погружной скважинный электронасос типа ЭЦВ, предназначенный для подъёма воды из скважин. Вода для насоса должна отвечать условиям серии. Общая минерализация воды (сухой остаток) — не более 1500 мг/л, водородный показатель (рН) — 6,5…9,5.

Насос рассчитан на скважины, у которых внутренний диаметр обсадной колонны — 4 дюйма. Второе число, 1,5, — номинальная подача в м³/ч, третье, 35, — номинальный напор в м. Электродвигатель — 0,37 кВт при 3000 об/мин. Масса — 11,4 кг. Полная таблица характеристик приведена ниже.

Насос ЭЦВ 4-1,5-35 ПБ в других единицах

Насос ЭЦВ 4-1,5-35 ПБ: подача 1,5 м³/ч = 0,417 л/с = 25 л/мин = 36 м³/сут; напор 35 м вод. ст. = 3,43 бар = 0,343 МПа = 343 кПа.

Расчёт для Насос ЭЦВ 4-1,5-35 ПБ

Насос ЭЦВ 4-1,5-35 ПБ: полезная гидравлическая мощность при воде 1000 кг/м³ — Q·H/367 = 1,5·35/367 ≈ 0,143 кВт без учёта КПД.

ЭЦВ 4-1,5-35 ПБ: при КПД насоса 40, 50, 60, 70 % на валу потребуется 0,358 кВт, 0,286 кВт, 0,238 кВт, 0,204 кВт. Удельно: 95 кВт·ч полезной работы на 1000 м³ воды и 0,1 кВт·ч на подъём 1 м³ на 35 м.

ЭЦВ 4-1,5-35 ПБ, подача 1,5 м³/ч: скорость потока в трубе Ду 15 — 2,36 м/с, Ду 20 — 1,33 м/с, Ду 25 — 0,849 м/с, Ду 32 — 0,518 м/с (расход делят на площадь сечения).

ЭЦВ 4-1,5-35 ПБ: объём при непрерывной работе — 36 м³ в сутки, 1080 м³ в месяц, 13140 м³ в год; смена из 8 часов — 12 м³. На заполнение 1 м³ уходит 40 минут, на 15 м³ — 10 ч, на 60 м³ — 40 ч.

Насос ЭЦВ 4-1,5-35 ПБ, напор 35 м делится между подъёмом и потерями трассы: подъём на 10 м — на потери 25 м; подъём на 16 м — на потери 19 м; подъём на 21 м — на потери 14 м; подъём на 26 м — на потери 9 м; подъём на 32 м — на потери 3 м.

ЭЦВ 4-1,5-35 ПБ: столб воды давит на выходе так: 10 м — 0,981 бар, 16 м — 1,57 бар, 21 м — 2,06 бар, 26 м — 2,55 бар, 32 м — 3,14 бар; полный напор 35 м = 3,43 бар.

Где Насос ЭЦВ 4-1,5-35 ПБ в разделе «Погружные насосы скважинные бытовые ЭЦВ 4 (Диаметр 4``)»

Насос ЭЦВ 4-1,5-35 ПБ: в разделе Погружные насосы скважинные бытовые ЭЦВ 4 (Диаметр 4``) 14 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 1-я из 14, по возрастанию напора — 1-я из 14; диапазон раздела по подаче — от 1,5 до 2,5 м³/ч, модель на отметке 0 %.

ЭЦВ 4-1,5-35 ПБ: ближайшие по подаче — Насос ЭЦВ 4-1,5-50 ПБ — 1,5 м³/ч.

Подбор: когда подходит Насос ЭЦВ 4-1,5-35 ПБ

ЭЦВ 4-1,5-35 ПБ: если расчётный расход не выше 1,5 м³/ч, подходит эта модель; при значениях выше берут Насос ЭЦВ 4-2,5-35 ПБ (2,5 м³/ч).

Насос ЭЦВ 4-1,5-35 ПБ: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 1,5 м³/ч и 35 м вод. ст..

Вопросы и ответы: Насос ЭЦВ 4-1,5-35 ПБ

Какой напор у модели ЭЦВ 4-1,5-35 ПБ?

ЭЦВ 4-1,5-35 ПБ: 35 м вод. ст., или 3,43 бар (343 кПа). Значение из таблицы характеристик.

Какая подача у модели ЭЦВ 4-1,5-35 ПБ?

ЭЦВ 4-1,5-35 ПБ: 1,5 м³/ч, то есть 0,417 л/с, 25 л/мин, за сутки при непрерывной работе — 36 м³.

Чем ЭЦВ 4-1,5-35 ПБ отличается от модели ЭЦВ 4-1,5-50 ПБ?

ЭЦВ 4-1,5-35 ПБ: из таблиц — значение 1,5 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Для какой среды ЭЦВ 4-1,5-35 ПБ?

ЭЦВ 4-1,5-35 ПБ: в карточке указана перекачиваемая среда — вода. Исполнение и совместимость уточняются по документации к конкретной модели.

Чтобы заказать Насос ЭЦВ 4-1,5-35 ПБ, назовите обозначение, количество и город получателя.
