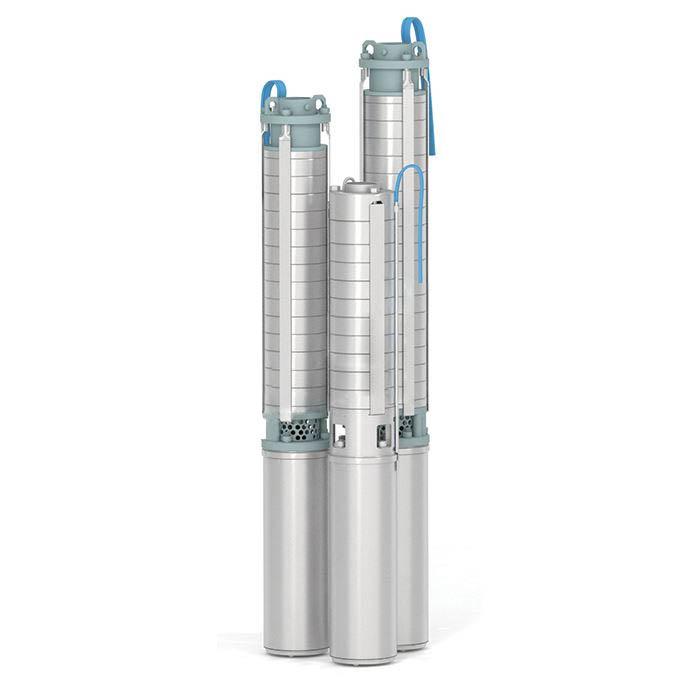

Насос ЭЦВ 4-1,5-100 ПБ

Насос ЭЦВ 4-1,5-100 ПБ — подача 1,5 м³/ч, напор 100 м вод. ст.; перекачиваемая среда — вода.

ЭЦВ 4-1,5-100: скважинный электронасос ЭЦВ для подъёма воды из скважин. Рабочая среда ограничена по составу воды. Температура воды — до 298 К (25 °С), массовая доля твёрдых механических примесей — не более 0,01 %. Содержание хлоридов — не более 350 мг/л, сульфатов — не более 500 мг/л, сероводорода — не более 1,5 мг/л.

Насос рассчитан на скважины, у которых внутренний диаметр обсадной колонны — 4 дюйма. В обозначении закодированы два параметра: подача 1,5 м³/ч и напор 100 м. Электродвигатель — 1,1 кВт при 3000 об/мин. Масса — 16,3 кг. Полная таблица характеристик приведена ниже.

Насос ЭЦВ 4-1,5-100 ПБ в других единицах

Насос ЭЦВ 4-1,5-100 ПБ: подача 1,5 м³/ч = 0,417 л/с = 25 л/мин = 36 м³/сут; напор 100 м вод. ст. = 9,81 бар = 0,981 МПа = 981 кПа.

Расчёт для Насос ЭЦВ 4-1,5-100 ПБ

Насос ЭЦВ 4-1,5-100 ПБ: полезная гидравлическая мощность при воде 1000 кг/м³ — Q·H/367 = 1,5·100/367 ≈ 0,409 кВт без учёта КПД.

ЭЦВ 4-1,5-100 ПБ: потребляемая мощность при КПД 40, 50, 60, 70 % — 1,02 кВт, 0,817 кВт, 0,681 кВт, 0,584 кВт. Удельно: 272 кВт·ч полезной работы на 1000 м³ воды и 0,27 кВт·ч на подъём 1 м³ на 100 м.

ЭЦВ 4-1,5-100 ПБ, подача 1,5 м³/ч: скорость потока в трубе Ду 15 — 2,36 м/с, Ду 20 — 1,33 м/с, Ду 25 — 0,849 м/с, Ду 32 — 0,518 м/с (расход делят на площадь сечения).

ЭЦВ 4-1,5-100 ПБ: объём при непрерывной работе — 36 м³ в сутки, 1080 м³ в месяц, 13140 м³ в год; смена из 8 часов — 12 м³. Бак 5 м³ — 200 минут, резервуар 20 м³ — 13,33 ч, 100 м³ — 66,7 ч.

Насос ЭЦВ 4-1,5-100 ПБ, напор 100 м делится между подъёмом и потерями трассы: подъём на 30 м — на потери 70 м; подъём на 45 м — на потери 55 м; подъём на 60 м — на потери 40 м; подъём на 75 м — на потери 25 м; подъём на 90 м — на потери 10 м.

ЭЦВ 4-1,5-100 ПБ: давление, создаваемое столбом воды: 30 м — 2,94 бар, 45 м — 4,41 бар, 60 м — 5,88 бар, 75 м — 7,35 бар, 90 м — 8,83 бар; полный напор 100 м = 9,81 бар.

Где Насос ЭЦВ 4-1,5-100 ПБ в разделе «Погружные насосы скважинные бытовые ЭЦВ 4 (Диаметр 4``)»

Насос ЭЦВ 4-1,5-100 ПБ: в разделе Погружные насосы скважинные бытовые ЭЦВ 4 (Диаметр 4``) 14 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 5-я из 14, по возрастанию напора — 9-я из 14; диапазон раздела по подаче — от 1,5 до 2,5 м³/ч, модель на отметке 0 %.

ЭЦВ 4-1,5-100 ПБ: ближайшие по подаче — Насос ЭЦВ 4-1,5-80 ПБ — 1,5 м³/ч; Насос ЭЦВ 4-1,5-120 ПБ — 1,5 м³/ч.

Подбор: когда подходит Насос ЭЦВ 4-1,5-100 ПБ

ЭЦВ 4-1,5-100 ПБ: если расчётный расход не выше 1,5 м³/ч, подходит эта модель; при значениях выше берут Насос ЭЦВ 4-2,5-35 ПБ (2,5 м³/ч).

Насос ЭЦВ 4-1,5-100 ПБ: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 1,5 м³/ч и 100 м вод. ст..

Вопросы и ответы: Насос ЭЦВ 4-1,5-100 ПБ

Какой напор у модели ЭЦВ 4-1,5-100 ПБ?

ЭЦВ 4-1,5-100 ПБ: 100 м вод. ст., или 9,81 бар (981 кПа). Значение из таблицы характеристик.

Какая подача у модели ЭЦВ 4-1,5-100 ПБ?

ЭЦВ 4-1,5-100 ПБ: 1,5 м³/ч, то есть 0,417 л/с, 25 л/мин, за сутки при непрерывной работе — 36 м³.

Чем ЭЦВ 4-1,5-100 ПБ отличается от модели ЭЦВ 4-1,5-80 ПБ?

ЭЦВ 4-1,5-100 ПБ: из таблиц — значение 1,5 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Чем ЭЦВ 4-1,5-100 ПБ отличается от модели ЭЦВ 4-1,5-120 ПБ?

ЭЦВ 4-1,5-100 ПБ: из таблиц — значение 1,5 м³/ч у обеих моделей одинаково, различается исполнение в названии.

Для какой среды ЭЦВ 4-1,5-100 ПБ?

ЭЦВ 4-1,5-100 ПБ: в карточке указана перекачиваемая среда — вода. Исполнение и совместимость уточняются по документации к конкретной модели.

Чтобы заказать Насос ЭЦВ 4-1,5-100 ПБ, назовите обозначение, количество и город получателя.
