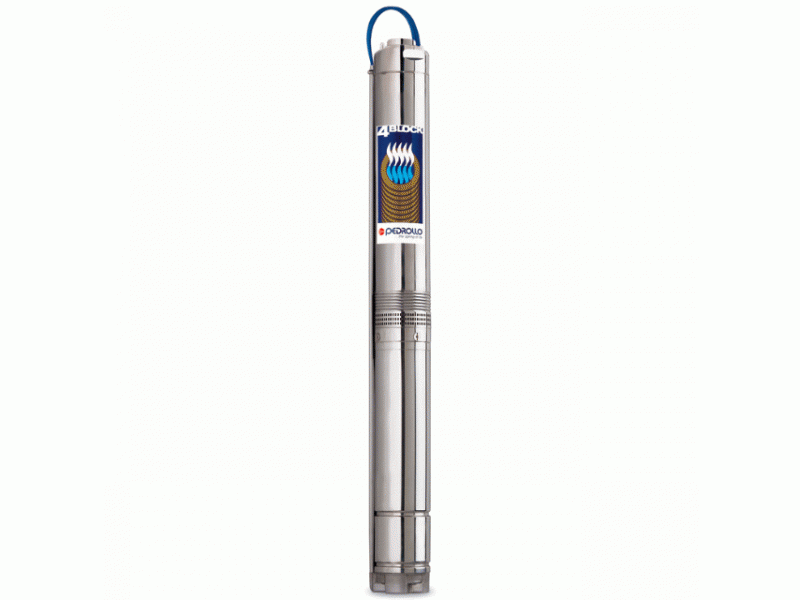

Насос 4BLOCKm 4/14

Модель Насос 4BLOCKm 4/14 входит в раздел «Насосы Pedrollo 4BLOCKm артезианские», перекачиваемая среда — вода. Основные параметры: подача 1,2-3,6-6,0 м³/ч (min-mid-max), напор (давление) 88,0-70,0-35,0 м вод. ст. (max-mid-min), масса 14,3 кг.

Насос 4BLOCKm 4/14 в других единицах

Насос 4BLOCKm 4/14: подача 3,6 м³/ч (средняя рабочая точка) = 1 л/с = 60 л/мин = 86,4 м³/сут; напор 70 м (средняя рабочая точка) = 6,86 бар = 0,686 МПа = 686 кПа.

Рабочие точки Насос 4BLOCKm 4/14

4BLOCKm 4/14, минимальная подача: подача 1,2 м³/ч = 0,333 л/с = 20 л/мин, напор 88 м = 8,63 бар = 863 кПа; полезная гидравлическая мощность по воде 0,288 кВт.

4BLOCKm 4/14, средняя точка: подача 3,6 м³/ч = 1 л/с = 60 л/мин, напор 70 м = 6,86 бар = 686 кПа; полезная гидравлическая мощность по воде 0,687 кВт.

4BLOCKm 4/14, максимальная подача: подача 6 м³/ч = 1,67 л/с = 100 л/мин, напор 35 м = 3,43 бар = 343 кПа; полезная гидравлическая мощность по воде 0,572 кВт.

Насос 4BLOCKm 4/14: рабочая зона по таблице — подача от 1,2 до 6 м³/ч; с ростом подачи напор падает с 88 до 35 м, то есть на 53 м (60 %).

Расчёт для Насос 4BLOCKm 4/14

Насос 4BLOCKm 4/14: полезная гидравлическая мощность при воде 1000 кг/м³ — Q·H/367 = 3,6·70/367 ≈ 0,687 кВт без учёта КПД. По таблице двигатель 1,2 кВт: это 1,75 от гидравлической мощности, то есть общий КПД агрегата не выше 57 %.

4BLOCKm 4/14: при КПД насоса 40, 50, 60, 70 % на валу потребуется 1,72 кВт, 1,37 кВт, 1,14 кВт, 0,981 кВт. Удельно: 191 кВт·ч полезной работы на 1000 м³ воды и 0,19 кВт·ч на подъём 1 м³ на 70 м.

4BLOCKm 4/14, подача 3,6 м³/ч: скорость потока в трубе Ду 20 — 3,18 м/с, Ду 25 — 2,04 м/с, Ду 32 — 1,24 м/с, Ду 40 — 0,796 м/с (расход делят на площадь сечения).

4BLOCKm 4/14: объём при непрерывной работе — 86,4 м³ в сутки, 2592 м³ в месяц, 31536 м³ в год; смена из 8 часов — 28,8 м³. На заполнение 1 м³ уходит 17 минут, на 15 м³ — 4,17 ч, на 60 м³ — 16,7 ч.

Насос 4BLOCKm 4/14, напор 70 м делится между подъёмом и потерями трассы: подъём на 21 м — на потери 49 м; подъём на 32 м — на потери 38 м; подъём на 42 м — на потери 28 м; подъём на 52 м — на потери 18 м; подъём на 63 м — на потери 7 м.

4BLOCKm 4/14: столб воды давит на выходе так: 21 м — 2,06 бар, 32 м — 3,14 бар, 42 м — 4,12 бар, 52 м — 5,1 бар, 63 м — 6,18 бар; полный напор 70 м = 6,86 бар.

Где Насос 4BLOCKm 4/14 в разделе «Насосы Pedrollo 4BLOCKm артезианские»

Насос 4BLOCKm 4/14: в разделе Насосы Pedrollo 4BLOCKm артезианские 3 моделей с параметрами в таблицах; по возрастанию подачи эта модель — 3-я из 3, по возрастанию напора — 2-я из 3; диапазон раздела по подаче — от 1,8 до 3,6 м³/ч, модель на отметке 100 %.

4BLOCKm 4/14: ближайшие по подаче — Насос 4BLOCKm 2/10 — 1,8 м³/ч (средняя рабочая точка).

Подбор: когда подходит Насос 4BLOCKm 4/14

4BLOCKm 4/14 — верхняя по подаче модель раздела (3,6 м³/ч); при больших значениях нужен другой раздел каталога.

Насос 4BLOCKm 4/14: модель выбирают по двум числам — подаче и суммарному напору (высота подъёма плюс потери); здесь это 3,6 м³/ч (средняя рабочая точка) и 70 м (средняя рабочая точка).

Вопросы и ответы: Насос 4BLOCKm 4/14

Какой напор у модели 4BLOCKm 4/14?

4BLOCKm 4/14: 70 м (средняя рабочая точка), или 6,86 бар (686 кПа). Значение из таблицы характеристик.

Какая подача у модели 4BLOCKm 4/14?

4BLOCKm 4/14: 3,6 м³/ч (средняя рабочая точка), то есть 1 л/с, 60 л/мин, за сутки при непрерывной работе — 86,4 м³.

Чем 4BLOCKm 4/14 отличается от модели 4BLOCKm 2/10?

4BLOCKm 4/14: из таблиц — 3,6 м³/ч (средняя рабочая точка) против 1,8 м³/ч (средняя рабочая точка). Двигатель: 1,2 против 0,6 кВт.

Для какой среды 4BLOCKm 4/14?

4BLOCKm 4/14: в карточке указана перекачиваемая среда — вода. Исполнение и совместимость уточняются по документации к конкретной модели.

Чтобы заказать Насос 4BLOCKm 4/14, назовите обозначение, количество и город получателя.
