Насос ЦН 160/112в-Е-Т

Наличие товара

В наличии

+7 (343) 361-89-99 e-mail: info@99-t.ru

Доставка: Россия

Основная характеристика ЦН 160/112в-Е-Т

Потребляемая мощность, кВт	46
Подача, м³/ч	135
Напор, м	78
Частота вращения, об/мин	2600

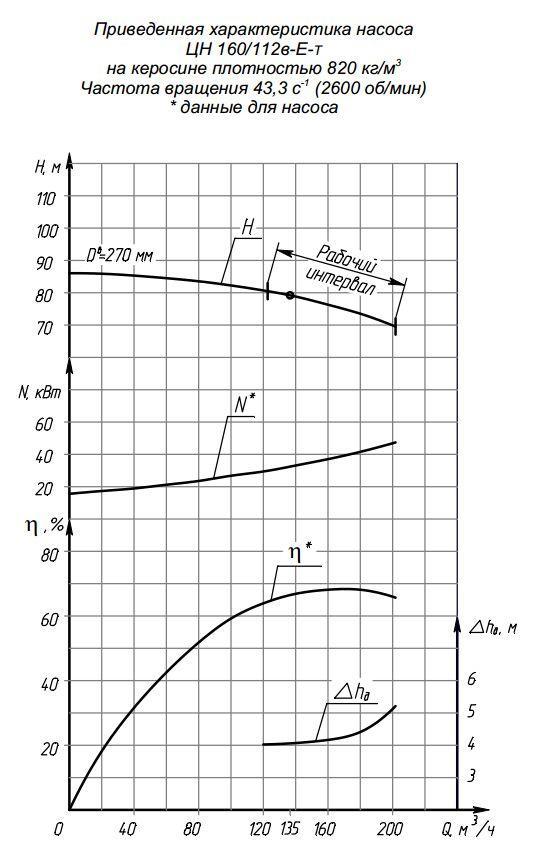

Гидравлическая характеристика ЦН 160/112в-Е-Т

Дополнительная характеристика ЦН 160/112в-Е-Т

Допускаемый кавитационный запас, м	4,4
КПД насоса, %	64
Масса агрегата, кг	847

Назначение

Насосы центробежные типов ЦН160/112 и ЦН90/100 и агрегаты электронасосные на их основе предназначены для перекачивания топлив для реактивных двигателей по ГОСТ10227-86, ГОСТ12308-89 в чистом виде или с противоводокристаллизационными жидкостями до 0,3% по массе (ТГФ – ГОСТ17477-86, ТГФМ – ТУ6-10-1457-79, И – ГОСТ 8313-88 и И-М ТУ 6-10-1457-79, автомобильных бензинов ГОСТ2084-77, авиационных бензинов ГОСТ1012-72 и дизельных топлив ГОСТ305-82), а также воды и других жидкостей, сходных с водой по вязкости и химической активности.

Насосы относятся к восстанавливаемым изделиям вида 1 ГОСТ27.003-90.

Насосы и агрегаты разработаны с учетом требований безопасности, определяемых ГОСТ Р 52743-2007.

Насосы (агрегаты) допускаются для перекачивания жидкостей, относящихся к категории IIА, IIВ и группам взрывоопасности Т1, Т2, Т3 по ГОСТ Р51330.19. Согласно классификации ПУЭ (правила устройства электроустановок) допускается установка электронасосов во взрывоопасных зонах классов В-Iа, В-Iб, В-Iг, В-IIА.

Конструкция

Насос ЦН – центробежный двустороннего входа, горизонтальный, одноступенчатый с двусторонним подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости, проходящей через ось ротора. Крышка корпуса продолжает конфигурацию каналов корпуса.

Для насосов ЦН90/100, ЦН90/100-Е, ЦН160/112, ЦН160/112-Е, ЦН160/112-1, ЦН160/112-Е-1 (с нижним расположением патрубков) в верхней части крышки предусмотрено отверстие М16х1,5 для присоединения вакуумнасоса или системы вакууммирования. Для насосов ЦН160/112-2, ЦН160/112-Е-2, ЦН160/112-3, ЦН160/112-Е-3 (с верхним расположением патрубков) отверстие для присоединения вакуумнасоса или системы вакууммирования расположено на напорном патрубке.

Основное направление вращения ротора: левое против часовой стрелки (для насосов с нижним расположением патрубков) либо правое по часовой стрелке (для насосов с верхним расположением патрубков). По требованию заказчика допускается изготавливать насосы с противоположным вращением ротора, насосы с верхним расположением патрубков – с устройством для крепления и привода датчика тахометра.

Для уплотнения протечек жидкости по валу применено торцовое уплотнение: одинарное либо одинарное со вспомогательным либо двойное.

Рабочее колесо насоса — двустороннего входа, что позволяет в основном уравновесить осевые силы. Остаточные осевые усилия воспринимаются радиально-упорными подшипниками.

Применение

в топливо-заправочных комплексах (ТЗК) на гражданских и военных аэропортах в составе аэродромных топливозаправщиков для транспортировки светлых нефтепродуктов и механизированной заправки измеряемыми объемами топлива
в насосных перекачки нефти и технологических эстакадах нефтеперерабатывающих заводов для перекачивания светлых нефтепродуктов
в нефтяных терминалах для перевалки автобензинов, дизельного и авиационного топлива, авиационных керосинов
в системах обеспечения оперативного и долговременного хранения нефтепродуктов комбинатов Росрезерва РФ

Особенности/преимущества

применение комплектующих проверенных поставщиков позволяет гарантировать успешную эксплуатацию при температурах до минус 40°С;
применение рабочего колеса двухстороннего входа позволяет уравновесить осевые силы и снизить нагрузки на подшипники;
наличие горизонтального разъема корпуса насоса и крышки насоса позволяет производить ремонт на месте эксплуатации без демонтажа трубопроводов.

Условное обозначение

Например: ЦН160/112в-Е-т У2 ТУ26-06-1640-91 , где :

ЦН — центробежный;
160 – подача, м³/ч;
112 – напор, м;
в - индекс обточки рабочего колеса : а — первая обточка рабочего колеса; б — вторая обточка рабочего колеса; в — специальная обточка колеса (для топливозаправщиков).
Е — материала корпуса: Е — из углеродистой стали, без индекса — чугунный корпус
т — тип уплотнения вала : т – одинарное торцовое уплотнение со вспомогательным, тд — двойное торцовое уплотнение, без индекса — одинарное торцовое уплотнение;
У2 –климатическое исполнение и категория размещения.
