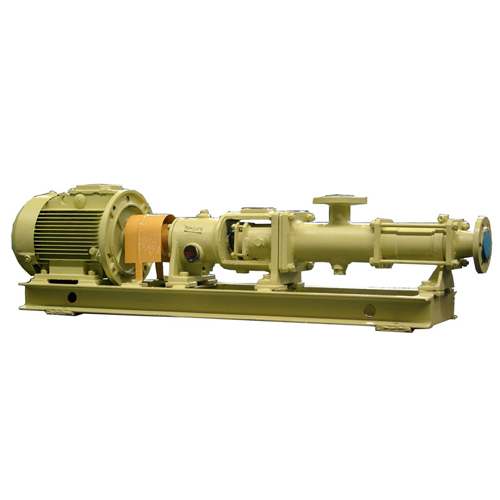

Насосы 1В одновинтовые

Описание и назначение насосов 1В

Конструктивно одновинтовые насосы представляют собой горизонтальные насосы объемного типа. Основные рабочие органы — неподвижная резиновая обойма с двухзаходной винтовой поверхностью и вращающийся в обойме металлический однозаходный винт. При вращении винта между ним и поверхностью обоймы образуются полости, в которые перекачиваемая жидкость засасывается, а затем перемещается вдоль оси винта к полости нагнетания. Насосы типа АН1В производятся с приемкой Морского Регистра РФ.

Насосы одновинтовые предназначены для перекачивания чистых и загрязнённых жидкостей температурой до 353К (80°С), в том числе химически активных с кинематической вязкостью до 4600 cСт (6200ВУ). Максимальная концентрация взвешенных частиц по массе – не более 5%, размер твёрдых частиц до 0,2 мм.

Область применения: Насосы одновинтовые могут изготавливаться для установки: на судах морского и речного флота (с приемкой Морского Регистра РФ) для откачки трюмных вод с примесью нефтепродуктов (насосы судовые); в технологических линиях химических производств для перекачивания различных реагентов (насосы химические); в угольных разрезах и прочих производствах для откачки шахтных вод и других загрязнённых неагрессивных жидкостей (насосы общепромышленные).

Условные обозначения: например, (XX)1В YY/Z QQ/P М – Рп – П УХЛ 4.2, где:

(XX)А — с приемкой Морского Регистра; Н — насос (в зависимости от производителя)

— одновинтовые

YY – округленное значение подачи перекачиваемой жидкости в литрах на 100 оборотов винта

Z – давление в мегапаскалях, увеличенное в 10 раз

QQ — подача насоса в агрегате, м3

P — давление насоса в агрегате, кгс/см2

М — материал проточной части насоса: «Е» — сталь 10Х17Н13М3Т; «К» — сталь 12Х18Н9Т

Рп — Обозначение регулируемой подачи

П — исполнение привода

УХЛ — климатическое исполнение

4.2 — категория размещения агрегата при эксплуатации

Технические характеристики одновинтовых насосов типа 1В, Н1В, АН1В для воды:

Марка агрегата

Подача,
м3/час

Давление насоса,
кгс/см2

Частота вращения,
об/мин

Мощность двигателя,
кВт

Вакууметрическая высота всасывания,
м

Н1В6/5-5/5

5

5.00

1450

2.20

6.00

Н1В20/5-16/5

16

5.00

1450

4.00

6.00

Н1В20/10-16/10

16

10.00

1450

11.00

6.00

Н1В50/10-9/10

9

10.00

360

11.00

6.00

Н1В350/5-70/5

70

5.00

360

22.00

6.00

АН1В1.6/5-0.6/5Б-3

0.6

5.00

980

0.75

6.00

АН1В1.6/5-1.2/5Б-3

1.2

5.00

1450

1.10

6.00

АН1В1.6/5-2/2К-3

2.5

1.40

2900

0.75

6.00

Н1В1.6/5-2/2Б-13

2

2.00

2900

0.75

6.00

АН1В6/5-5/5К-3

5

5.00

1450

2.20

6.00

АН1В6/5-2/5К-3

2

5.00

730

1.50

6.00



Технические характеристики одновинтовых химических насосов типа Н1В:

Марка агрегата

Подача,
м3/час

Давление насоса,
кгс/см2

Частота вращения,
об/мин

Мощность двигателя,
кВт

Вакууметрическая высота всасывания,
м

Н1В1.6/5-0.1/1.6

0.1

1.60

140

1.10

6.00

Н1В6/5-1/2.5-1

1

2.50

360

2.20

6.00

Н1В6/5-2.5/1.6

2.5

1.60

720

2.20

6.00

Н1В6/10-4/6.3-Рп-1

1.0…4.0

6.30

350…1200

4.00

6.00

Н1В20/5-10/5-1

10

5.00

960

4.00

6.00

Н1В80/5-6.3/5

16.3

5.00

6.3

3.00

6.00

Н1В80/5-6.3/5-Рп-1

1.3…6.3

5.00

30…150

4.00

6.00

Н1В80/5-32/4-1

32

4.00

730

15.00

6.00

Н1В12/5-10/5-Рп

3.0…10.0

5.00

485…1450

5.50

6.00

Н1В12/10-10/10-Рп

3.0…10.0

10.00

485…1450

7.50

6.00

Н1В50/5-25/5-Рп

8…25

5.00

325…980

11.00

6.00

Н1В50/10-25/10-Рп

8…25

10.00

325…980

18.50

6.00



Условные обозначения, принятые на графических характеристиках:

Q — подача, м3/час

Р — давление насоса в агрегате, кгс/см2

N — мощность электродвигателя, кВт

n — частота вращения, об/мин

η — КПД, %



Насосы могут быть изготовлены из нержавеющей стали марки 12Х18Н9Т. В этом случае в обозначении агрегата вводится буква «К». В связи с заменой материала все размеры и параметры агрегатов не меняются.
