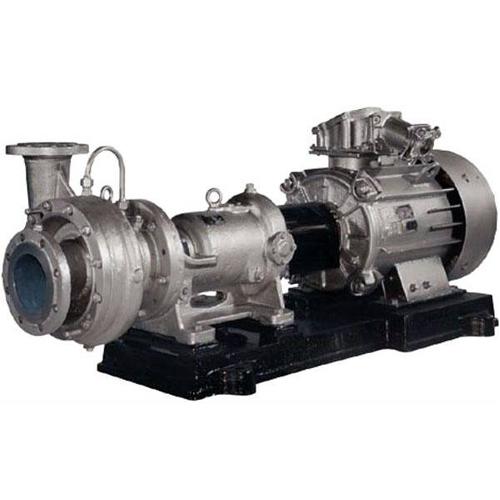

Насос 6НК-9х1 (205)

Наличие товара

В наличии

+7 (343) 361-89-99 e-mail: info@99-t.ru

Доставка: Россия

Подача	Напор	Размеры	Масса, кг	Вход	Выход	Мощность
65-95-120 м3/час (min-mid-max)	54-48-42 м.в.ст. (max-mid-min)	1695x560x685	570	150	100	22х2900 кВт x об/мин

Агрегаты электронасосные "НК" - центробежные, горизонтальные, консольные, одноступенчатые - предназначены для перекачивания нефти и нефтепродуктов с температурой от 273 до 353 К (от 0 до +80 С) и от 273 до 473 К (от 0 до +200 С). Электронасосные агрегаты изготавливаются для эксплуатации во взрывоопасных зонах для перекачивания жидкостей, пары которых образуют взрывоопасные смеси с воздухом.нефти и нефтепродуктов с плотностью до 1 т/м3 и вязкостью до 0,01 см2/сек.

Конструкция
Агрегат электронасосный состоит из насоса и двигателя, смонтированных на общей фундаментной плите. Привод насоса от двигателя осуществляется через упругую муфту. Насос – центробежный, консольный, одноступенчатый на отдельной стойке.
Подвод перекачиваемой жидкости к насосу осуществляется горизонтально по оси насоса, отвод – вертикально вверх. Направление вращения ротора по часовой стрелке, если смотреть со стороны всасывания.

Наибольшее допускаемое давление на входе в насос 0,68 МПа (7 кгс/см2).
Уплотнение вала насоса - двойное торцовое или двойное сальниковое.
Материал деталей проточной части - серый чугун.

Условные обозначения
Пример: 4нК-5х1-ухл4
4 - диаметр входа, уменьшенный в 25 раз,
н - насос нефтяной,
К - консольный,
5 - коэффициент быстроходности, уменьшенный в 10 раз,
1 - одноступенчатый,
ухл - климатическое исполнение (районы с умеренным и холодным климатом)
4 - категория размещения при эксплуатации.

Внимание! В скобках указан диаметр рабочего колеса (мм).

Питание
напряжение – 380 В
частота тока – 50 Гц
ток – переменный

Технические характеристики насосов НК (Таблица 1)

‹ Вернуться к разделу

Адрес: г. Екатеринбург

Телефоны:

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99

E-mail: info@99-t.ru

Пн-Пт: 10:00-17:00 (MSK+2 (UTC+6)

Политика конфиденциальности и обработки персональных данных

Обращаем ваше внимание на то, что вся представленная на сайте информация, касающаяся комплектации насосов, клапанов, технических характеристик насосов, стоимости товаров и услуг, а также сроков носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Для получения подробной информации о насосах и агрегатах пожалуйста, обращайтесь по контактам указанным на сайте. Наша компания оставляет за собой право пересматривать условия и любую информацию, размещенную на настоящем WEB-сервере в любой момент времени и в одностороннем порядке.

Название агрегата	Диаметр рабочего колеса, мм	Подача, м³/ч	Напор, м	Макс. кавитац. запас, м	КПД насоса, %	Электродвигатель			Габаритные размеры агрегата, мм			Диаметр патрубков, мм		Масса насоса, кг	Масса агрегата, кг
						марка	кВт	об/мин	L	B	H	вход	выход
4НК-5х1	220	30	66	2,8	50	АИМ 160М2 ВА 160М2	18,5 18,5	3000 3000	1690 1700	550 550	730 715	100	60	226	535 590
		50	60	4,4	58
		60	55	5,4	58
	208	30	57	2,8	51	АИМ 160S2 ВА 160S2	15 15	3000 3000	1650 1670	550 550	730 715	100	60	226	520 560
		50	52	4,4	58
		60	47	5,4	57
	192	25	50	2,6	49	АИМ 160S2 ВА 160S2	15 15	3000 3000	1650 1670	550 550	730 715	100	60	226	520 560
		45	46	3,8	57
		55	42	4,8	57
	180	25	43	2,6	50	ВА 132М2	11	3000	1550	550	723	100	60	226	510
		45	38	3,8	57
		55	34	4,8	56
5НК-5х1	275	40	112	3,2	40	АИМ 225М2 ВА 225М2	55 55	3000 3000	1630 1980	650 650	795 805	125	75	245	745 870
		70	108	5,2	52
		100	98	8,0	58
	250	40	92	3,2	41	АИМ 200М2 ВА 200М2	37 37
