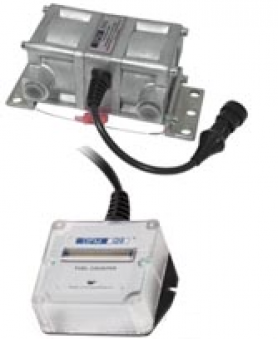

Дифференциальный расходомер DFM (измеряет разницу расхода топлива от бензонасоса и обратки)

Дифференциальный расходомер DFM-250D предназначен для дифференциального измерения расхода топлива в топливной магистрали, т.е. для измерения разницы между расходом топлива поступающим от бензонасоса и обраткой.

Установка этого расходомера не требует изменения схемы подачи топлива и удобна там, где сложно переделать имеющуюся схему топливной магистрали.

ВНИМАНИЕ! Счетчик DFM-250D не имеет встроенного дисплея, а снабжен лишь импульсным выходом. Для визуального отображения информации требуется дополнительно приобрести индикатор расхода топлива DFMi 12.5.

Принцип действия:

Принцип работы дифференциального датчика расхода DFM состоит в вычислении расхода топлива как разницы между расходами в подающей и обратной топливной магистрали двигателя.

Датчик расхода топлива DFM состоит из двух объемных измерительных камер кольцевого типа. Каждая камера формирует импульс при протекании объема топлива, равного объему измерительной камеры. Электронная вычитающая плата отвечает за формирование импульсов на интерфейсном выходе датчика. Количество импульсов, формируемое датчиком при разнице расхода в магистралях равной 1 литру, маркируется на жгуте датчика.

Технические характеристики расходомера:

• максимальный расход в каждой камере — 250 л/час;
• минимальный расход в каждой камере — 25 л/час;
• максимальный дифференциальный расход — 150 л/час (то есть разница расходом не должна превышать этого значения);
• рабочая температура: от −40°С до +80°С;
• количество импульсов: 80 имп/литр.

Для подключения расходомера с принимающей стороны требуется только один вход, разностный сигнал формирует сам расходомер.
